セルボのセルモーター回らない・リレー制御・カチカチ病対策に関するカスタム事例

エンジン始動時、セルモーターがカチカチいうけどセルが回らない時があります。とっても心臓に悪いのでリレー使って細工します。

リレーから配線を引きます。リレー駆動用は0.5sq、常時電源から貰うのとセルへの供給用は2sqのケーブルです。

常時電源はセルモーターに来てるのでソコから貰います。(左側の黒い太いケーブルが常時電源)
黒黄のセル駆動用の電源をセルモーターから抜いて、リレー駆動用のケーブルに繋ぎます。

常時電源はセルモーターに来てるのでソコから貰います。(右側赤ケーブル)

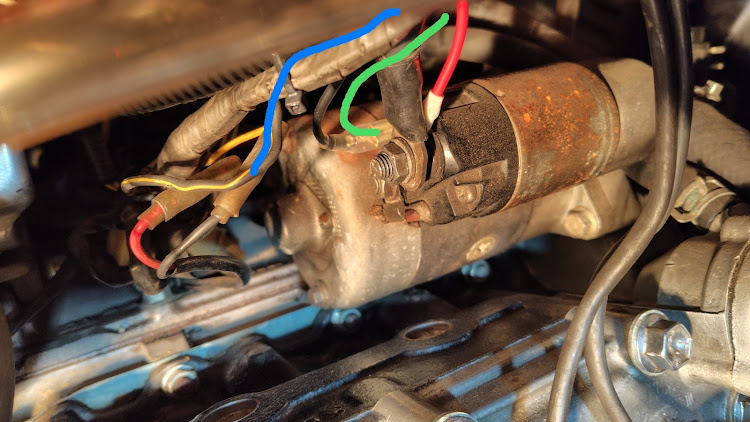

黒黄のセル駆動用の電源をセルモーターから抜いて、リレー駆動用のケーブルに繋いでリレーに供給(青線)
リレーからくる電源(黒の2sq) (緑線)をセル駆動用の端子に繋ぎます。

黒黄のセル駆動用のケーブルが経年劣化で電圧低下しているのが原因らしいですが、リレーくらいは動かせます。

これで遠出も安心😊
