【ラパン静音化計画22】2022年01月
ダッシュボード内バルクヘッドデッドニング
昨年の正月休みを利用してダッシュボードを下ろしてバルクヘッドのデッドニングを行いました😀
目的はエンジン音を少しでも室内に入れない為
同時作業で 下ろしたダッシュボードはビニールレザーで仕上げました🔧
もちろんダッシュボード自体のデッドニングも一緒に行いましたが 長くなるのでそれは次回😎
まずはダッシュボードを下ろすのにパーツをどんどん外していきます🔧
とは言え アークライドの状態休みは短いのでバラすのは最小限でww 😂
ダッシュボードが下りました♩😃
下りたは良いですがおびただしい配線がww
アークライドラパンの室内 基本的に見た目はスッキリさせているのですがオーディオ屋のデモカー兼 テストカーです
アンプと接続させているサウンドナビの他に
見えないところに4ピースのレーダー探知機、ETC、ドラレコなどなど色んな電装品を隠している都合上ダッシュボード内は結構色んな配線がいます💦
まあ自分で引き回した配線ですから
頑張って配線を下ろします😂
せっかくダッシュボードを下ろしたのでブロアファンモーターもエアーでクリーニング😁
バルクヘッドを覆っている純正の防音材を撤去します
😕🔧
見た目 ちょいスッキリ♩
まずはバルクヘッドに4mmの厚さを持つ StPの防振材 BOMBを隙間なく貼り付けてヒートガンでデロデロに熱を加えて密着させていきます☹️🔧

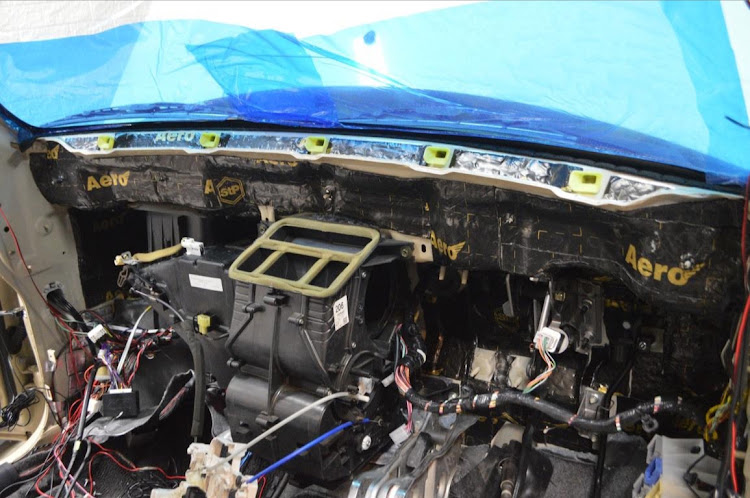

その上からStPの遮音材をこれまた隙間なく施工
😐🔧
これで2層ですね
そしてStPのスポンジ素材の吸音材を敷き詰めていき制振 遮音 吸音の計3層バルクヘッドデッドニングの完成です🙁🔧
ちなみに写真撮り忘れましたが 左右にはしるパイプ状のフレームは取り外して 表面をレアルシルトで防振し 内部には吸音材を詰め込みました😃
デッドニング素材にはそれぞれ役目があるのでできれば役割の異なるもので3層は望ましいところです
ちなみにこのラパンの床面は大体3層ですが場所によって4層のポイントもあります💦
次回はダッシュボードのレザー仕上げ&ダッシュボード内デッドニングを投稿したいと思います😀
