初めまして🙇🏻♂️ お気軽にフォローやメッセージ宜しくお願いします🙇🏻♂️ 元スズキの整備士だったので辞めた後は自分の車や家族の車や友達の車を自宅の秘密基地で作業するDIY整備士ですが特にドライブと洗車とカーオーディオが好きです🔧🛣️🚗🧽🎛️🔈🔊🎵 🚗愛車🚗 スバルBP5レガシィGTスペックB E型5AT スズキCR22SアルトワークスRS/X 3型5MT
今日も昨日と変わらず暑い1日でした🥵
4月で、この気温なので7〜9月の気温が恐ろしいと嫌な予感😵💫
CARTUNEの皆様おはようございます、こんにちは、こんばんは🙇🏻♂️
カーオーディオと良い音でをコンセプトの普段の街乗り用のワークスの下剋上状態の後期E型BP5レガシィツーリングワゴンGTスペックB 5ATのオーディオシステムのご紹介を🔈🎵
2018年9月に納車して1番先に買ったKENWOOD MDV-Z905の7インチナビゲーション🙌
当時のKENWOODが純粋にカロッツェリアのサイバーナビと同等品みたいに作り上げた音質に拘った当時のフラグシップZシリーズ📺
購入後に大好きなカーオーディオをDIY装着😆
フロントスピーカーはKFC-XS1703を装着🔧

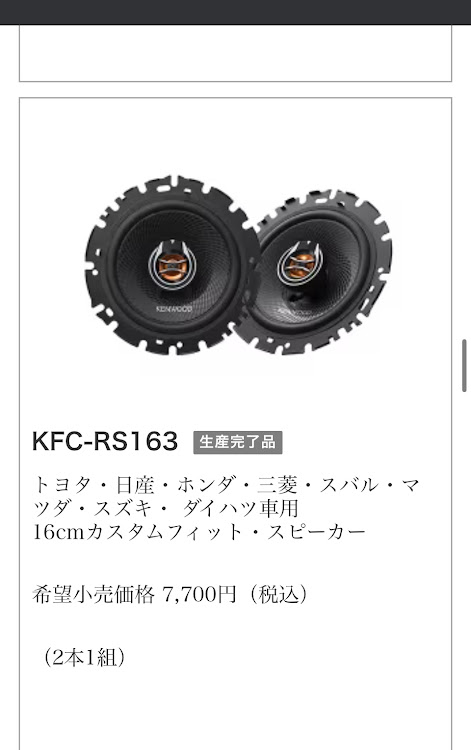

リアスピーカーにKFC-RS163を装着
途中でカロッツェリアの密閉型でTS-WX1010Aパワードサブウーファーを装着🙌25センチを選んだのは音のレスポンスと音が締まる為にあえて25センチをチョイス😌
最初のスピーカー接続は何の変哲も無い一般的な通常接続にサブウーファーの組み合わせ🔈
途中でフロントスピーカーが死んだのでケンウッドのKFC-XS174Sに変更🤦♂️
痛い出費でした🥲
通常接続ではいくら調整しても音はたかが知れてるので親父のワゴンRにも施工したバイアンプ接続方法にレガシィも変更する事にDIY🔧
接続方法はKFC-XS174Sのスピーカーシステムを利用し上記と全く同じ接続にサブウーファーの組み合わせ🔈
デッキ内の4CHアンプの各出力をナビゲーションの為ガイダンスが聞き取れるように各スピーカー出力の配線を🔧
フロント左をドアスピーカー左
フロント右をドアスピーカー右
リア左を左ツイーター
リア右を右ツイーター
サブウーファー
もれなく6年頑張ってくれたリアスピーカーには出力されず鳴らないので死んでもらいます😇
スピーカーケーブルにはカナレ4S6をチョイス😌
あまり一般には知られてないですが、こう言うケーブルにはデッキからスピーカーへ、もしくはパワーアンプからスピーカーへの接続の両方の場合でもケーブルにアンプからスピーカーへ配線する際には向きがあります😊
デッキ裏から車体とドアの間にある蛇腹管の中を通してドアに配線を引き込んだ図🔧
レガシィは車体側もドア間も付け根はただゴム蛇腹管の空洞で引き込みは楽なタイプですが😊
過去に友達の車で格闘しながら車体側〜ドア間のゴム蛇腹管の付け根がカプラー式だったら穴あけ加工やら取り回しを変えて配線を取り回さなければダメなので自分はカプラー式は好きじゃないです🥶
あえてドアはデッドニングは施工してません😁
いきなり完成の写真📷
通常接続時はツィーターはドア内張の中に純正ツィーターの位置に設置してましたが🤦♂️
やっぱダッシュボードやピラーやキックパネルに付けた方が音質ではかなう物はありません😌
曲は洋楽の1981年リリースのREOスピードワゴンの涙のレターです🎵
iPhone13proでの録音なんで音質が汚くてすみません🙇🏻♂️
仕上げにサブウーファーのアンプの全ての調整ダイアルを全て中立に合わせリスニングポジションを運転席に設定してスピーカータイムアライメントをスピーカーまでの距離を計測して更に煮詰める計算式があるので計算値を入力してDSPで各スピーカーのクロスオーバーやスロープを聞いては降りて休憩を繰り返しながら合わせ完成🙌
当たり前ですがラウドネスや音に関わる補正機能は全てOFFにして入れちゃダメです🙅♂️
自分のレガシィはタイムアライメントやクロスオーバーやスロープをキッチリ合わさったので最後に補正で微調整のイコライザーも触る事無くフラットイコライザー値です👍
イコライザーはフラットなのが1番理想ですが、クロスオーバーやスロープ等を調整してもダメな時の最終手段です🥲
各スピーカーの聞き込みながら結果は位相も全て正位相で設定🙌
レガシィで良い結果がでたのでラパンで自分と同じくカーオーディオが好きで自分の同じくDIYでやってる友達が居るので夜に待ち合わせしてレガシィに乗せて好きな曲を試聴して頂いた結果びっくりしてました(｡･ω･｡)b
確かカーオーディオ屋が調整設定した様な音と変わらん😳何をどうして、これして、こうしたらこんな音が出る！？ってビックリして言ってました🙌(嬉)
て、事でラパンにも全て調整を施した所、友達はビックリしてました🥶
お互いカーオーディオで好きな曲を良い音で聞ける様になって通勤やドライブがお互い良い音で聞きながら運転できる様に楽しくなったので良かったです😌
ご期待に添えるかは分かりませんがフォロワーさんで試聴したい方が居ましたらレガシィを乗ってそちらまで持って行き来ますよ(ﾟ∀ﾟ)b
おわり。
