MR2のDIY作業・DIY・インタークーラー取付・導風板製作・オイルクーラー取付に関するカスタム事例

オイルクーラー設置から、インタークーラーの導風板の新規製作に至ってますが、導風板の製作が難しいったらもう😫

リアガラスに接する部分の形を取ってます。
ここに使う板に毛描きしてカット。

製作は、前回トタン板でしたが、今回はクオリティ考えたらやっぱアルミでしょ？！

曲げ箇所はバイスとかで挟んでやって曲げます。

天板と右側の板をとりあえずリベット留めて

どうやって下側の板の位置を探るか、またどうやってそれを留めるか、めちゃくちゃ悩んでます😂

さらに別の難しいとこ。
左側はこんな感じで空いてます。
社会の窓もね🤣

これを塞ぎながらリベット留め出来る形状🤔
悩みます。

とりあえず形から。
ダンボールで型を作りました。
一度に取れないので上と下の2分割で、あとでテープで貼り合わせました。

これを耳の部分を余分に取りながらカット。
カットはジグソーで。

耳を曲げたらこんな感じ。
ええやん🤣

これらのパーツを、インタークーラーを車体に取り付けた状態でテープでしっかり固定。
パーツが動いてもテープをピンと張った位置で固定位置が分かるような狙いです。

そしてインタークーラーごと一旦取り外し。

各所リベットをしっかり打って、固定用のブラケットも取り付け。
薄板に固定するのでリベットが抜けてしまわないように、裏板も当てて留めてます✌️

調整も終えてほぼ完成ヾ(*‘ω‘ )ノ

すき間テープを貼ってビスで固定。
なかなかのクオリティ😂✨

ここで、インタークーラーのブラケットで使ってたビスが長すぎるのでカット。
カットする時はナットを一旦入れてから切りましょう。
そうすると、ナットを1度外せばまたすんなり入りますよ☝️

インタークーラーASSYの取り付け。

これ
さすがやな🤣

アルミテープでベタベタ塞いでたのが嘘のよう

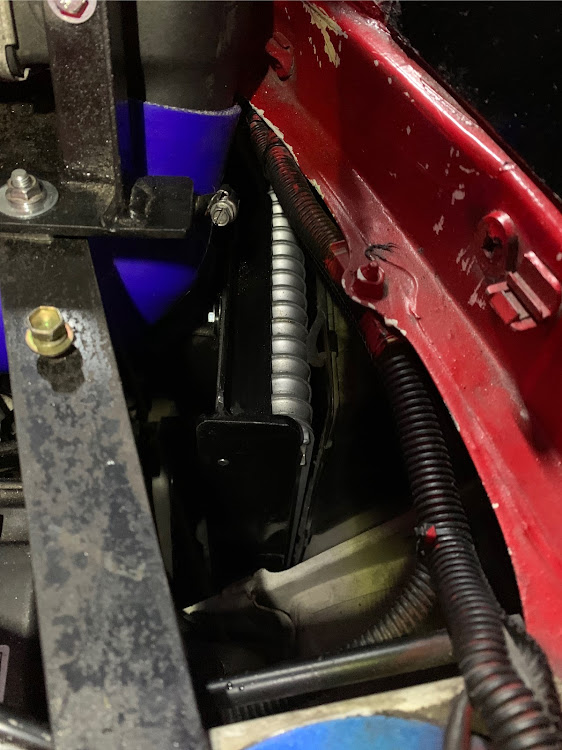

オイルクーラーもちゃんと収まってます🤣

前回の、やっつけで製作したトタン板製の導風板。
クオリティの差は歴然🤣✌️

そして今日、12月にポチッたパワーFCのブーストコントローラーがようやく届きました（笑）

これは後日。

さて、オイル入れて試運転して、月イチの集会に間に合わせなければ🤣💨➰💩
