ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例

2022年09月09日 20時10分

みほまる🍒のプロフィール画像
みほまる🍒スズキ ワゴンRスティングレー MH23S

二十歳から33年。6台を乗り継いだ生粋のAE86乗りです。 2尽くしの2020年2月22日、前期3HBレビン・後期仕様で6台目となりました。 NSR50×2・エイプ50で遊んでます。 お休みの関係で、多連投稿か多いです。 ご迷惑おかけしますがよろしくお願いしますm(__)m

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像1枚目

今日はワゴンRスティングレーにドラレコ搭載!

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像2枚目

5000ぐらいの安いやつです。
3カメラらしいですがあんまり安くて怪しい。

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像3枚目

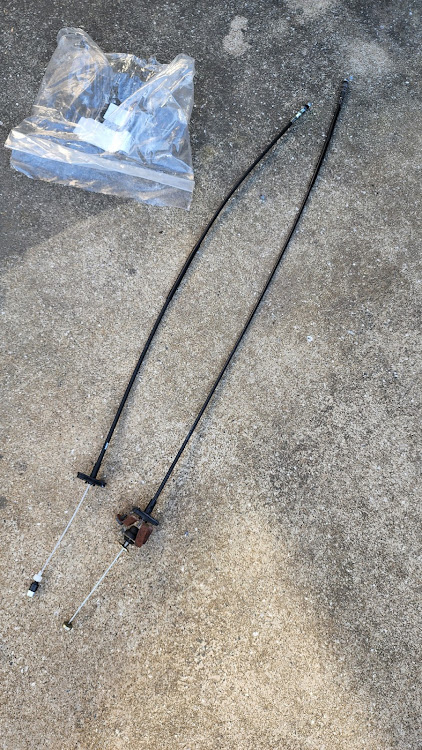

まずは廃品利用。
ハチロクで交換したアクセルワイヤーのワイヤーのみを利用

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像4枚目

配線通しを作成。

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像5枚目

先に輪っかを作ってエンドストッパーでカシメました!
この前は針金ハンガーを利用しましたが、これなら丸めて工具箱にしまえますね(^_^)ノ

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像6枚目

今回はシガーソケットをそのままドラレコの電源として使うので、置くだけ充電器のスマホスタンドの電源をUSB充電ポートを増設。

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像7枚目

運転席右下のスイッチパネル部分に移設

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像8枚目

運転席下側のピラーカバー外して、○印部分に電源のボディーアースを取ります。

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像9枚目

運転席右下のヒューズボックスからヒューズボックス電源取り出しヒューズで電源取ります。

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像10枚目

スイッチパネルに充電ポートを差し込んで完成。実はこのUSB充電ポート、ハチロクに使おうと買ってたんですけど、合わなかったのでストックしてた奴(笑)当然ワゴンRスティングレーにも合わないので隙間だらけ(笑)まー外れなきゃいいんたよね(笑)
これで置くだけ充電器のスマホスタンドも使えます。

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像11枚目

まずは左側のピラーカバーを外します。
そこに先ほど作った配線通しを通して、電源コードを引き上げ。

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像12枚目

リアカメラ用の配線を

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像13枚目

ウェザーストラップを外してフロントピラー部分まで這わせていきます。

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像14枚目

フロントガラスセンター上部のピラーカバーの中に配線通して長さを決めたら、

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像15枚目

ピラーカバー内部に残りの配線押し込んで、すべて復旧

ワゴンRスティングレーのドラレコ取り付け・自作配線通し・USBポート増設に関するカスタム事例の投稿画像16枚目

無事にドラレコ搭載しました😁
よく説明書読んだら、後方カメラは常時撮影ではないバック専用カメラでした。配線したけど配線は中に押し込んで、バックカメラは外しました。だって、バックモニターは純正オプションナビに付いてるからー😅
