プリウスPHVの杉さんが投稿したカスタム事例

プリウスPHVの運転席側のドアスピーカー&ツイーター交換です。🤣最近運転席側のドアスピーカーから低音域でのノイズが発生しました。🤣

カロッツェリアのTS-C1736S IIスピーカーを通販で購入しました。スピーカーを購入するのは17年ぶりぐらいです。🤣
プリウスPHVに不適合です🤣理由は※ダッシュボードの純正ツイーターカバーを取り外すにはAピラートリムを取り外す必要がありますが、Aピラートリムはエアーバッグ作動時の飛散防止のため特殊なクリップを使用して装着されています。そのため、ツイーター装着後にはAピラートリムを元通りに戻す事が必要となります。この際、取り外し、取り付けには専門知識が必要ですので、カーディーラーなどでの作業が必要となります。との事です。自分は自作の治具と内張外し工具で純正ツイーターカバー取り外しをしているのでAピラートリムは外しません。長文失礼しました。🤣

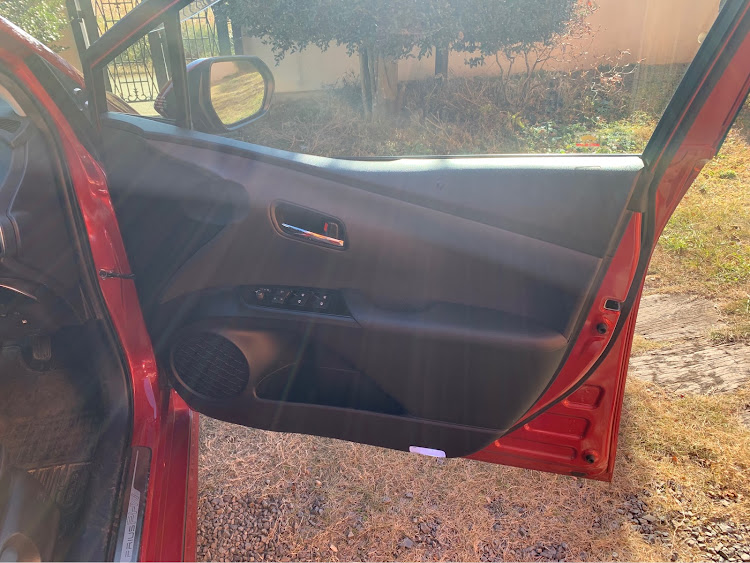

運転席側のドアの内張外しです。

持ち手のパーツを上に持ち上げます。

スイッチパーツも上に持ち上げて外します。

スイッチの配線を外します。それからドアノブのボルト1本と持ち手のボルトを2本取り外します。

運転席側のドア内張りを下の方から外します。

古いスピーカーをバッフルプレートごと外します。M5のブラインドナットを施工しているのでM5のボルトを3本取り外すだけです。🤣

家の中でバッフルプレートから古いスピーカーを取り外します。

セリアさんで買ったシリコーンキッチンマット角型（マイナス30度からプラス230度まで対応）です。🤣

バッフルプレートとスピーカーの間にシリコーンキッチンマットを挟んでボルトで固定します。防水対策です。🤣

はみ出たシリコーンキッチンマットをハサミ✂️で大体カットします。🤣

スピーカーをドアに固定します。

音を聞きながら、配線をインシュロックで固定してスピーカーの側面にエプトシーラーを貼ります。🤣

運転席側のドアの内張を戻します。

ダッシュボードのツイーターカバーを外します。大体真ん中あたりに、先端を細くしたマイナスドライバーを差し込み手間に倒します。🤣

ドライバーを差し込んで出来た隙間に内張外し工具を差し込みます。

カバーを手間に引っ張ります。

カバーが外れました。

今まで使っていたツイーターを引っ張りだして、取り外します。

新しくツイーターを配線して取り付けます。🤣

ラチェットハンドルでボルトをしっかりと固定します。

カバーを取り付けます。

2006年製のスピーカーです。以前に長男のER34のドアに付いていて5年ぐらい使用してその後取り外してラッピングして保管していて2023年9月頃に取り付けた物で、まあ仕方ないかな🤣

取り外したスピーカーです、スピーカーの表は特に異常無しですが裏のコーン部が半分ぐらい剥がれています。🤣ノイズの原因は、スピーカーの裏のコーン部の剥がれです。🤣
