ヴォクシーのウーハー取り付けに関するカスタム事例

Pioneer T S- W X-11Aウーハー取り付け。作業工程を紹介します。ヤフオクで購入。少し長い内容ですけど最後までご覧ください！

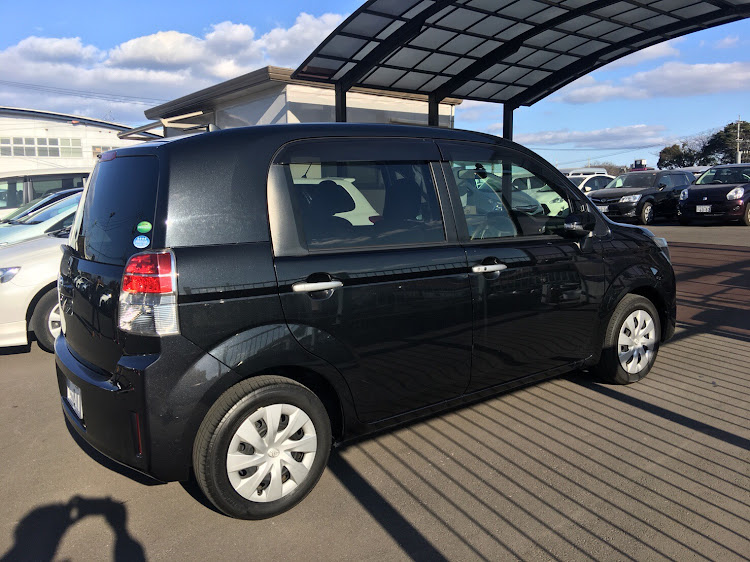

取り付け車輌は、トヨタのスペイド。

トヨタ純正ナビ、ＮＨZ D-W62Gシリーズです。純正ナビの為、RC A入力がありません。ちょっと、厄介な作業になりそうな....

アップガレージにて、Catch Ｈunterを購入。RC A変換用カプラーです。

スピーカー線＆電源🔌取り出し用のカプラーも購入。純正スピーカー線は極細の為、この太めのカプラー線を使用すると接続時には楽ですね！T O Y O T A車専用カプラーです。

役者は揃ったぞ！

Catch Ｈunterとスピーカーカプラー線の接続作業です。今回は、フロントスピーカー線から分岐しました。カプラーピンの情報はインターネットで紹介されていますので参考に❗️RC A完成！

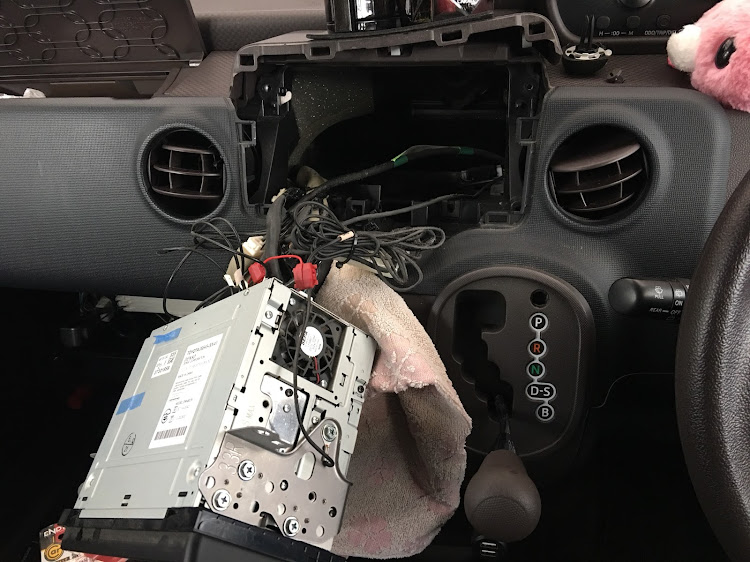

ナビをバラし、配線の接続作業です。必要な配線のみ差し替えなので、バラバラにはしませんでした。常時電源は、バッ直としました。パワー出力を上げると他の機器によっては影響がないように。

ウーハーを接続。試しにテスト視聴。ん〰鳴りましたね！床からズシズシ音の振動が伝わってきます。

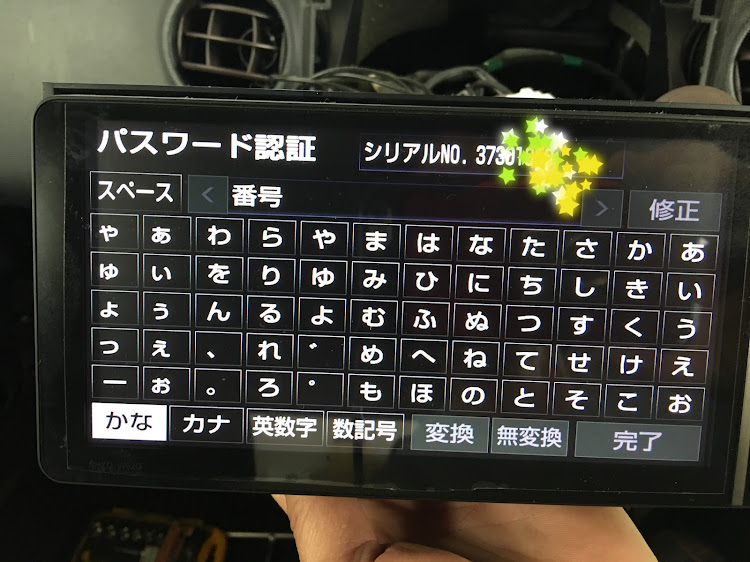

最後にナビを元どおりに、と思いきゃ、ナビがパスワードを要求してきました。パスワードを入力して取り付け完了！もし、パスワードを忘れたら、ディーラーにてリセット解除。
