デリカD:5のDIY・ラゲッジランプに関するカスタム事例
2019年04月01日 16時56分
p三菱 デリカD:5 CV1W
フライフィッシングが趣味で、道内を釣り歩いてます。 長距離運転も楽で、ポイントまで悪路を走れる上に、車中泊が快適なミニバンを探してデリカに出会いました。 キャンプも含めてプチアウトドア仕様にして行きたいと思います！
ラゲッジランプを増設しました。
撮影は暗い場所ではなかったんですが、明るくなったと思います。
ライトアップされてる円にリアバンパーの影が入ってるので、ラゲッジ内も照らされていると思います。

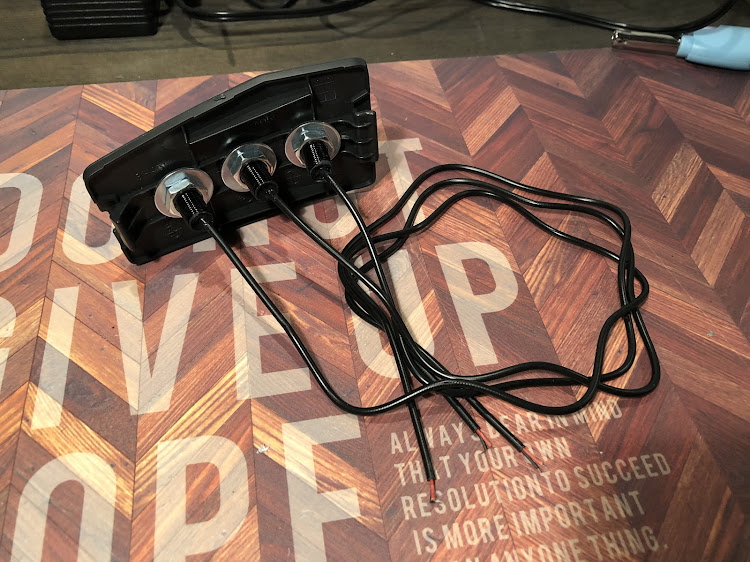

ランプは、サービスホールカバーに穴を開けて
ワッシャーとナットで固定

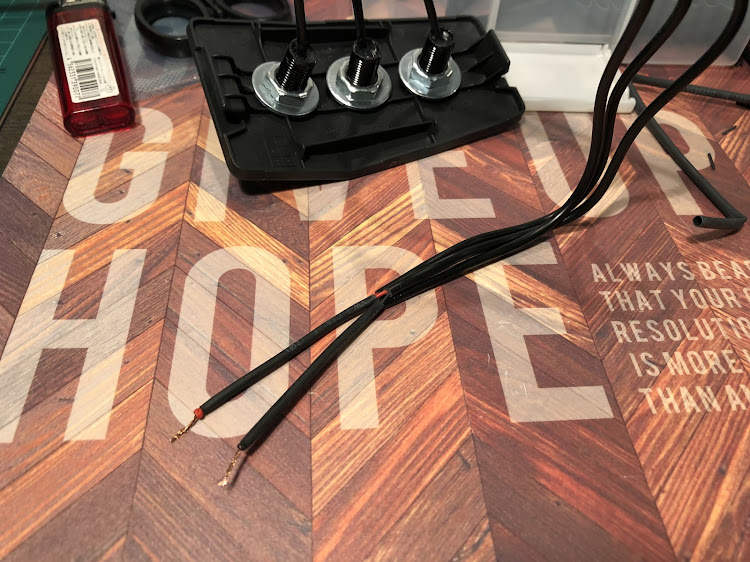

被膜剥がして
赤と黒を収縮チューブ3φでまとめて
根元を5φでまとめ
さらに8φでまとめて
ギボシ端子を付けました。
サービスホールを開けるとバックランプのバルブがあり、干渉したらボルトになってる部分をカットしようと思ってたけど、偶然、間に挟まる位置にあって大丈夫でした。
三又を作って、プラス側を分岐。
(黒は使わなかった)
これを使って
増設LEDのマイナスをスイッチ部分に共締め。
コネクターの下はスペース十分です。
リアゲートを開けると点き、
スイッチで消せます。
正直言うと、なぜこの配線で上手くいったのか分かりません。試行錯誤してたらこうなりました。
追記:純正ラゲッジランプに取り付けてるLEDに通電しないと電気が流れないからだ！たぶん！
載せ忘れ画像。
配線図を追加。
時間経つと忘れるので。
追記です。
装着前
装着後
ラゲッジ内まで明るい
