XVのDIY・led打ち替え・やり直しました・1月もよろしくお願いします・ローダウンSUVに関するカスタム事例

前回、70ノア/ヴォクシー用のシフトポジションled基盤を流用してフルカラーled化したのですが···
納得いかない部分があったので加工のやり直しをました😅

この際に、シフトインジケーターカバーの傷が目立ってきたので新品を購入✨

品番:35180SG001

同時にGARAX 70ノア/ヴォクシー用シフトポジションled基盤も再購入しました😁

前回、プラパイプで底上げをして基盤を固定したのですが···
文字盤とledが近過ぎて点灯した際にledのツブツブが目立ってしまいました😅
配線ももっとスッキリさせたい!!

今回は、底上げせずに文字盤とledにある程度クリアランスが取れるように加工しま〜す(*^^*)

～加工開始〜

前回と同様に
①の白色Flux ledを青色に打ち替え🔧
②の白色Flux ledを赤色に打ち替え🔧
黄矢印の青色Flux ledをCRD(定電流ダイオード)15mA×2=30mAに入れ替え🔧

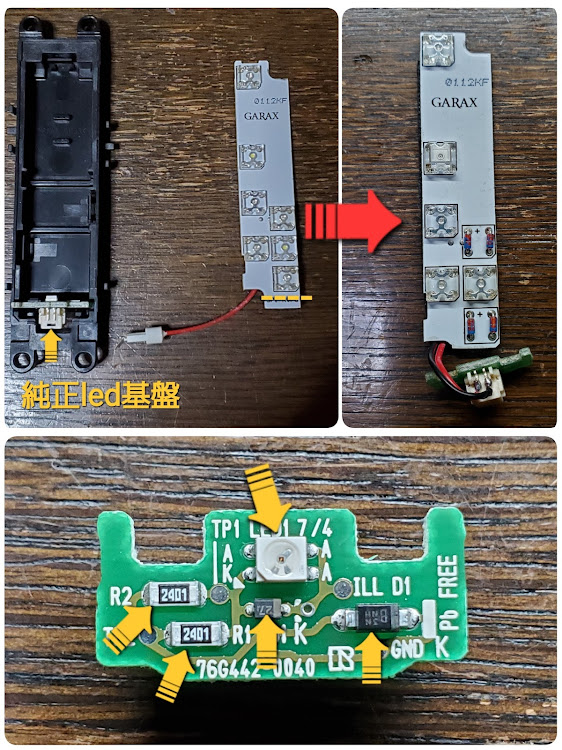

今回、純正led基盤のコネクタを使いたいのでGARAX基盤の配線を純正基盤にハンダ付けしました😊
実際は、基盤側じゃなくコネクタに直付けですけど😁

GARAX基盤の点線部分は純正基盤に当るのでギリギリまで削っておきます👍

黄矢印のチップledとチップ抵抗は、必要無いので全て撤去しておきました🔧

今回は、底上げせずにケースの底に直接基盤を両面テープで固定しました🔧
ケースの底の突起物もリューターで削って平らにしておきます🔧
前回と比べるとかなり文字盤とのクリアランスが確保出来ました😆
見た目もホットボンドまみれの前回より綺麗でしょ😁

※ケースの黄矢印部分も少しリューターで削りました🔧

文字盤とledが適度に離れたお陰でledのツブツブ感が消え、光り方が全体に満遍なく自然な感じになりました(自己満)😆

配線も純正コネクタ接続でスッキリ👍
