【ホンダ ステップワゴン スパーダ】のオーナーえんちゃん様にご協力いただき、ウィンカーをLED化していただきました。

■■わたしが取付けました■■

・ニックネーム：　えんちゃん様
・取付け車種：　ホンダ ステップワゴン スパーダ
・年　　　式：　H27年
・型　　　式：　RK5
・使用した道具：作業手袋、養生テープ、プラスドライバー、マイナスドライバー、クリップ外し、ラチェッ
ト、10mmソケット
・作業時間：　　フロント 10分・リア 30分
・作業難易度：　フロント ★☆☆☆☆　リア ★★☆☆☆
・作業概要：　　テールライトを取り外し、純正ウインカーバルブをLEDバルブに交換

はじめまして。
ステップワゴンに乗っているえんちゃんと申します。
ファミリーカー利用がメインなのでシンプルなカスタムを目指しています！
基本的に作業は、DIYをメインとしたカスタマイズを楽しんでいます。

　それでは、取り付けを見ていきましょう！ 　 　

【今回取り付けた商品はこちら】

今回取り付けを行う商品は、【抵抗内蔵 LED ウインカー T20ピンチ部違い】です。
こちらの商品をフロントとリアに取り付けます。
パッケージ裏面には説明書きや注意事項などが記載されています。

【左側】fcl.抵抗内蔵 LED ウインカー T20ピンチ部違い　【右側】純正バルブ

　バルブトップに冷却ファンがあり、発光チップが無いのでステルス性もあります。
サイズは少し大きくなるので、事前に寸法をご確認する事をお勧めします。

【交換方法】
▷▷フロントウィンカー

ボンネットを開け、矢印の辺りからアクセスします。

ヘッドライト後側の矢印の辺りにカプラーがありますので、反時計回りに回すと外れます。

純正ハロゲンバルブを抜き取り、LEDバルブと差し替えます。
※ハロゲンバルブが点灯直後なら、かなりバルブが熱くなっています。やけどに注意！

　　☆チェック！☆
必ずバルブが『カチッ！』と音がするまでハメ込みましょう！
しっかりと装着されてないとライトの中で脱落の恐れがあります。

バルブを取り付けしたら一度点灯確認をしましょう。
※本製品に極性はありませんが、動作や点灯確認も含めこの時点でチェックされるといいと思います。

取り付けは、取り外しと逆の手順になります。

▷▷リアウインカー

テールライトの取り外しは、まず赤丸印のボルト２ヶ所を外します。

次に、外側からは見えませんが、矢印の所にクリップ２ヶ所で固定されている箇所を外します。
※テールライト脱着の時は、ボディを養生されておくと傷防止になります。

テールライト側面のクリップは、矢印の方向にテール全体をスライドさせるイメージで外します。

クリップ側面上側は外れにくいので、クリップ外しなど使うと外しやすいです。

　▲注意！▲
クリップ上側を外す時は、必要以上に力を加えますと、クリップやライト本体の破損に繋がりますので注意してください。

テールライトが外れたらカプラーを抜きます。
ウインカーは一番上のソケットです。

ソケットは反時計回りに回すと外れます。

バルブは差し込みなのでLEDバルブと差し替えます。

　☆チェック！☆
必ずバルブが『カチッ！』と音がするまでハメ込みましょう！
しっかりと装着されてないとライトの中で脱落の恐れがあります。

取り付けてみたところ、なぜかリアはフロントのように『カチッ！』とハマりません。
原因が何かを探した結果、バルブに不具合はありませんでしたので、当方の車輌側ソケットに何らかの問題？個体差？がある感じでした。

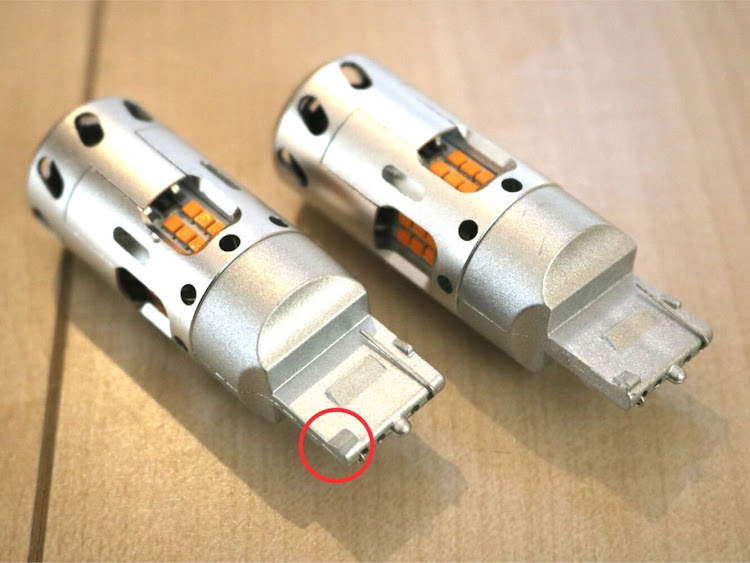

なので、バルブの表裏の爪２ヶ所を少しだけ削りました。
（赤丸印の爪(表裏)の部分1mmにも満たない程度）
これでしっかり装着させることができました！

※個体差などもあると思いますが、万が一しっかりとハマらない時は、少し爪を削るなどしてみるといいかもしれません。(加工等は自己責任です)
※加工されますとメーカー保証も効かなくなるかと思うので、ご不明な場合はメーカー様にご確認されることをお勧めします。
※当方の取り付けは１つの事例として投稿させていただきたいと思います。
(フロントに関しては全く問題なく取り付け可能でした。

バルブを取り付けしたら一度点灯確認をしましょう。

最後に、取り外しと逆の手順で元に戻します。

【ビフォーアフター比較】

※ライト未点灯時

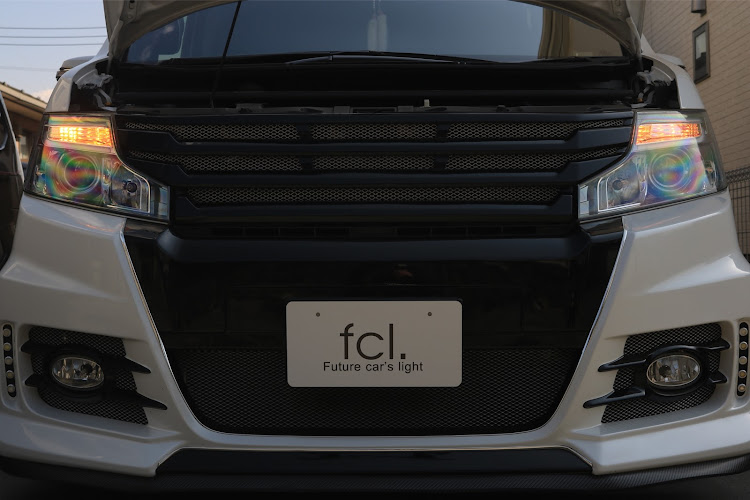

※フロントライト点灯時

※リアライト点灯時

【まとめ】

LEDならではの歯切れの良い点滅がカッコいです。光量も確実にアップしました！
光量がアップしたことにより、夜間は勿論ですが、昼間でも点灯がハッキリしているので周りに認識されやすくなると思います。

バルブトップに発光チップが無いのでステルス性もあり、ドレスアップ面でも大満足です！
