ロータリーエンジン補記類バラシの続きです!
ここから、サージタンクを外して、ソレノイドバルブ、バキュームホース、インマニなどを中心に外して行きますd(ゝ∀・*)

が…!! 今回はあまり参考になる画像がありません。。

何故なら自分が組めるように部分的に写真を撮ってる為。 バキュームホースのUPやそうゆうのばかり… バラした事ある人にしか分からないと思います。。
その代わり自分が撮った写真全てUPしますので、これからDIYでやる方参考になればw?

それと注意点
このエンジンは、前期型なので、後期型とは異なる部分が結構あると思います。

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像2枚目

サージタンクに付くバキューム 基本的にホースとホースにある1ウェイバルブがあるホースが付きます。

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像3枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像4枚目

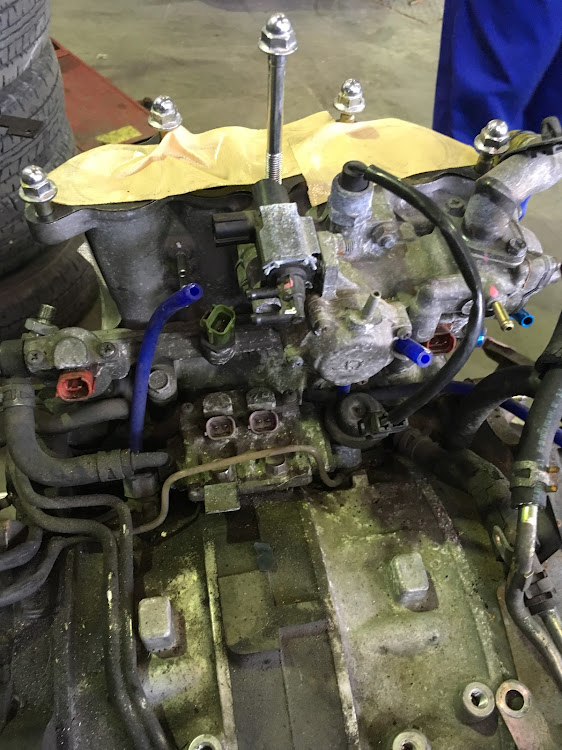

サージタンクとスロットルASSYを外したところです。

ロータリーで有名なソレノイドとコイルが見えてきましたd(ゝ∀・*)

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像5枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像6枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像7枚目

バキューム配管を外す時は必ずマーカーでペイントして下さい!

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像8枚目

バキュームの配管参考にして下さい。

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像9枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像10枚目

ソレノイド達は配管ごとごっそり取れます!
メインハーネスもそちらに付けて外して下さい。
ソレノイドの配管1式に燃料の配管も付いてくるので、プラスネジ3本を緩めて下さい♪

ソレノイド達を外すとインジェクターが見えます!

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像11枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像12枚目

メインハーネスは燃料ホースと燃料ホースの間を通ります。

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像13枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像14枚目

ソレノイドを外すとロータリーエンジンが見えてきます!

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像15枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像16枚目

メタポンチューブを外して行きます。

通ってる場所はこの通りです。

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像17枚目

インマニは5本のボルトとナットを取り外せば取る事が出来ます!

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像18枚目

インジェクターは、インマニと一緒に外して下さい(*´∀`)

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像19枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像20枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像21枚目

インマニが取れました!

見えてきましたね♪

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像22枚目

あるショップで、インマニのガスケットを逆組みすると聞きましたw

まぢ有り得ない!!これは正常でしたd(ゝ∀・*)

しかも紙からメタルだったし\( ・ω・ )/

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像23枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像24枚目

ウォーターラインのアダプターです。
アダプターを外すとOリングが見えて来ます!

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像25枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像26枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像27枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像28枚目

この順番で入ってました!

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像29枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像30枚目

俺のロータリーエンジン!!

この小ささ高出力で、社外タービン回せちゃうだから素晴らしい♪

エンジン小さいから低重心化と普通のエンジンより小さいから軽量化出来るから素晴らしい♪

でも、街乗りには向いてないな。。
エンジン自体がレース用にしか思えないw

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像31枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像32枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像33枚目
RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像34枚目

外した補記類\( ・ω・ )/ たくさんある…

RX-7のロータリーエンジン・FD3S・補記類ばらし・エンジンオーバーホール・ホリデースタイルに関するカスタム事例の投稿画像35枚目

昨日軽トラに乗せてショップに運びました\( ・ω・ )/

これから開けるので楽しみ(*´∀`)
