ソアラのミラースイッチ・流用・ＤＩＹに関するカスタム事例
2020年11月25日 15時21分
なんか1枚目の写真が
あまり変わらないハラトンです。
今日は３０プリウス用のミラースイッチをソアラに移植します
今日は長くなるので、時間のある時にどーぞ(笑)
まずは２０ソアラのミラースイッチ配線図と睨めっこ
笑うと負けです
ちなみに２０ソアラは８Ｐ

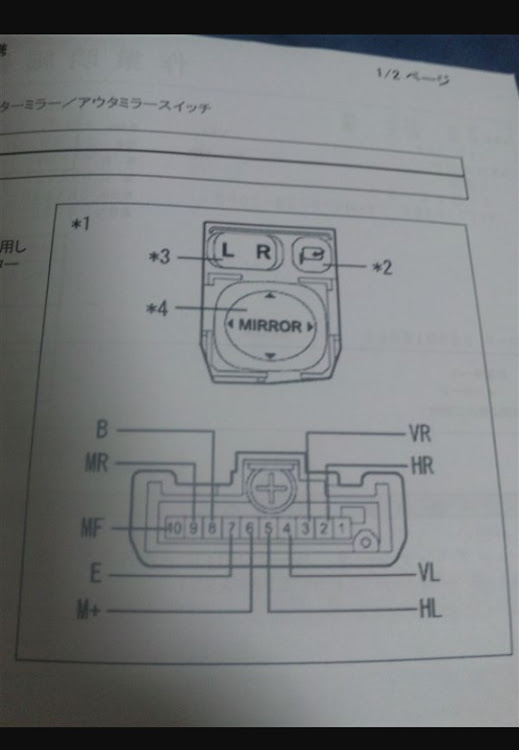

３０プリウスのミラースイッチ配線図
ニヤニヤとしてしまったので私の負けです
３０プリウスは９Ｐ
２０ソアラと３０プリウスの違いはミラー格納スイッチの仕組みが違います
２０ソアラはモーメンタリ式
３０プリウスはオルタネイト式
なので分解して中のバネを取ってモーメンタリ式にしました
なぜ
スイッチの仕組みが違うかと言うと
２０ソアラは格納リレーが別にあるんですよ
フェンダーミラー用とドアミラー用の配線があるためなんですよね
なので２０ソアラとかＧＸ７１とかクラウンかな？
フェンダーミラーで上下角度が変えられるやつは多分８Ｐ（リレーが別にあるため）
オルタネイト式だとミラーが永遠と格納します
既存の配線を傷つけたくなかったので精密ドライバーで端子を抜きます
そうそう
オススメでこちらビニテープって商品
普通？のビニールテープと違ってベトベトしませんし、手で簡単に切れます
配線処理に使います
ちょっとカタカタするので
補強して装着
全く違和感なさすぎ(笑)
格納動画
角度調整動画
流用、ＤＩＹは自己責任で
お願いします
ひかる？タイプのスイッチにすれば良かったかな？とちょっと後悔(笑)
