デリカD:5の助手席・自作・アクリルテーブル・ドリンクホルダーに関するカスタム事例

作業日：2023年8月21日
「助手席テーブル 製作 その1」

助手席側にスマホを置く場所が無いなと思ったのでテーブルを作ってみました(*･ω･)ﾉ

また妻がコンビニコーヒーやスタバが好きなので専用ホルダーも付けてみました。

テスト時の写真なのでLED100％点灯となってます。

※この部分に物を置くのは事故の際にリスクがありますので自己責任となります。

最初に作った時はフットランプ連動としたので、
昼間も点灯していましたが後に夜のみ点灯するようにしています。
追記 現在はLED使用していません。

以下製作過程を書いていこうと思います。

まずは固定方法を考えました。
この場所と・・・

ここにステーを付けようと考えました

出来るだけステーの距離を取ることで安定しそうです。

最初、こんな感じがいいなぁと考えていましたが・・・

そのためにはステーはこのように付ける必要がありました。
しかし、万が一事故が起こったら！と考えると、
この命を刈り取るような形は避けたいのでステーを逆側に付け、テーブルを引っ込めることにしました！

デザインは段ボールで製作していたので、それを元にカットデータを製作。
テーブル部を切り出しました。

次にステーを加工しました。
まずはカット。

ネジ穴が狭かったので広げてバリ取り。

切断部が鋭利なので削って丸めておきます。

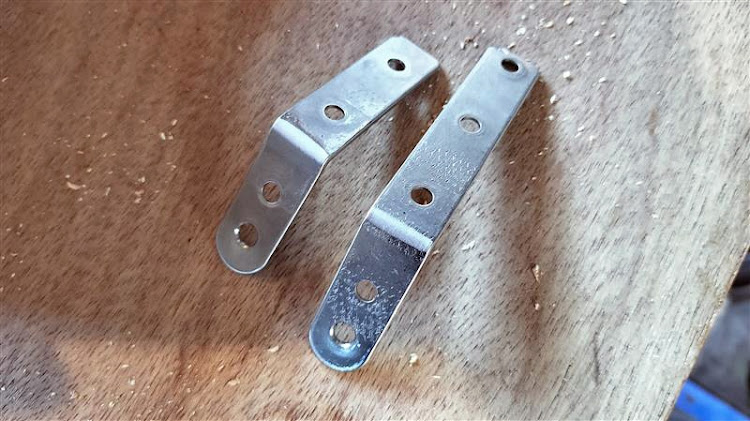

次にステーを曲げて角度を調節します(*^^*)

万力に挟んで曲げました。

厚紙をかませて傷予防しようと思いましたが、どうせ見えないだろうからとそのまま挟んでます(笑)

何度か現物合わせで角度を調整しました(*`･ω･)ゞ

ステーの取り付けは、手が入らない場所なので、ターンナットを使用します。

車両に穴あけします。
10㎜の穴をあけてターンナットを取り付けました。

次にテーブルに穴をあけてねじ止めするため、ネジ位置を決める必要があります。

まずステーに両面テープを貼り付け、テーブルを置き貼り付けます。
そのまま取り外せばネジ位置をマーキングすることが出来ます。

穴あけはアクリル用のビットを使用しました。

ネジ開けが済んだらテーブルを組み立てていきます。

まずはテーブル部の傷付き防止のため、
上面にすりガラス調のシートを貼りました。
貼ったシートは、ガラスに貼る目隠しシートで、水貼りで貼るものです。

ステーを低頭ネジで固定し、その上にシートを貼ります。
次にシートの余分な部分をカットし、テーブルの落ち止めに3㎜の透明アクリルを専用接着剤で接着します。

写真はセロテープで仮止めしているものとなります。

～～続く
