2020年07月04日 11時08分

Makijijiのプロフィール画像
Makijijiスバル WRX S4 VAG

車好き、ドライブ好きのジジイです。 よろしくお願いします。

こんにちは、何時も沢山のイイね、ありがとうございます。

さて、報告です。
昨日のLEDスカッフプレートの配線は失敗していました。
多くの先輩方、そしてブログ等で紹介されてる記事にはドアスイッチと有り、疑う事なく出来たと思っていました。
夜になりドアを開けスイッチの操作しても消灯しない事が発覚。汗

ドアのスイッチから取ると、ドア閉めても何故か消えません。
そこで、結構人気が有るブツなので電源を取る線を詳しく説明しておきます。

WRX S4のLED スカッフプレート・LEDシーケンシャル・今度は成功・確認を怠るな!・各ドア連動に関するカスタム事例の投稿画像2枚目

運転席側の足下のカバーを捲るとカップラーが有りそこに目的のリード線が有ります。
なんと運転席ドアだけでなく後部ドアの配線もここから取れます。

WRX S4のLED スカッフプレート・LEDシーケンシャル・今度は成功・確認を怠るな!・各ドア連動に関するカスタム事例の投稿画像3枚目

黒のテープ青色が運転席、黄色のテープの赤白が後部ドアです。
年式、アプライド等で配線の色が違う可能性が有りますので、エーモンの検電テスターで調べた方が確実です。
これにスカッフプレートのマイナス線を繋ぎます。
プラス線は、バッテリーなどの常時電源から繋ぎます。
後は取り付け前に通電してドアのスイッチを押さえて消灯の確認してOKなら取り付けです。

WRX S4のLED スカッフプレート・LEDシーケンシャル・今度は成功・確認を怠るな!・各ドア連動に関するカスタム事例の投稿画像4枚目

今度は、助手席側です。
こっちは、探すのに苦労しました。

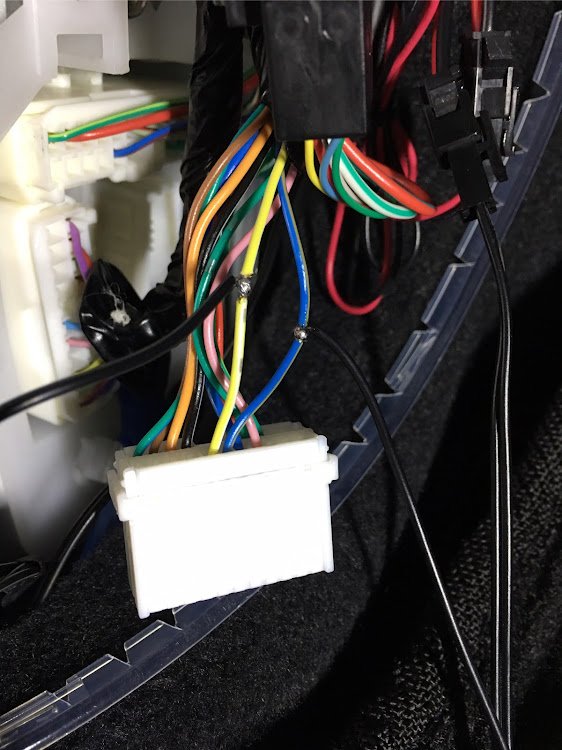

写真を撮り忘れてますが、同じ様に足下を捲ると白いカップラーが3個あり下側の奥が目的のカップラーです。
奥過ぎて外さないと作業出来ません。
確か黄色が後部、青色が助手席だったと思います。
私は、この様に線を剥いて半田付けをします。
エレクトロタップという手も有りですが、何度か接触不良を経験したので半田付けしてアセテートテープで絶縁して終わり。
後は点灯と消灯を確認して取り付けましょう。
