2022年04月30日 20時26分

キョウのプロフィール画像
キョウホンダ アコード CL9

カスタム、DIY投稿メインです。 FRP/塗装/板金/溶接/LED加工/ステッカー作成/マフラー加工

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像1枚目

バンパーレスかっけぇ〜!(*゚▽゚*)
このまま走りたいです(願望

皆さん、こんばんは( ^ω^ )
テールのウインカー加工が終わりましたので、参考程度にざっくり説明します!中級者向け程度の加工に抑えてるのでご安心を!

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像2枚目

まずは、加工するテールにマスキングテープで保護します。縁までマスキングテープは貼らないように。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像3枚目

カラ割りする時に、刃が何処まで入り込んでいるか確認するためです。慣れれば、見なくても感覚で分かります。

超音波カッターは高いので、みんなも気軽に買えるルーターで!私も持ってない!

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像4枚目

切断箇所はハウジングから切っていきましょう!

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像5枚目

カラ割りが出来たら、エアーでレンズについたカスを飛ばしましょう。その後、レンズの内側にもマスキング。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像6枚目

ルーターで縁をキレイに整えていきます。

※さっきとは別のルーターですが、使い分けてるだけなので気にしないでください。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像7枚目

ハウジングの縁も整えていきます。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像8枚目

ここからLEDの加工です。
これはテールの裏側ですね。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像9枚目

なんだこの基盤?こいつがブレーキ+ウインカーにしてる諸悪の根源か!?

そんなもん捨てちまえ!

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像10枚目

これは、赤LEDにウインカーだと!?
赤ウィンカーになっちゃうじゃん!

こいつも捨てちまえ!

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像11枚目

という事で、新しく用意したアンバーに光るLEDを用意。1から作ってもいいけど、買った方が楽だし、参考にしやすいはず( ・∇・)

ちなみにLEDテープという、変な透明のシリコンのような物で覆われたLEDは使用しないように。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像12枚目

こんな感じで設置。
干渉する部分は、加工して下さい。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像13枚目

ホットボンドで固定。
何か不具合があれば、外せるようにです。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像14枚目

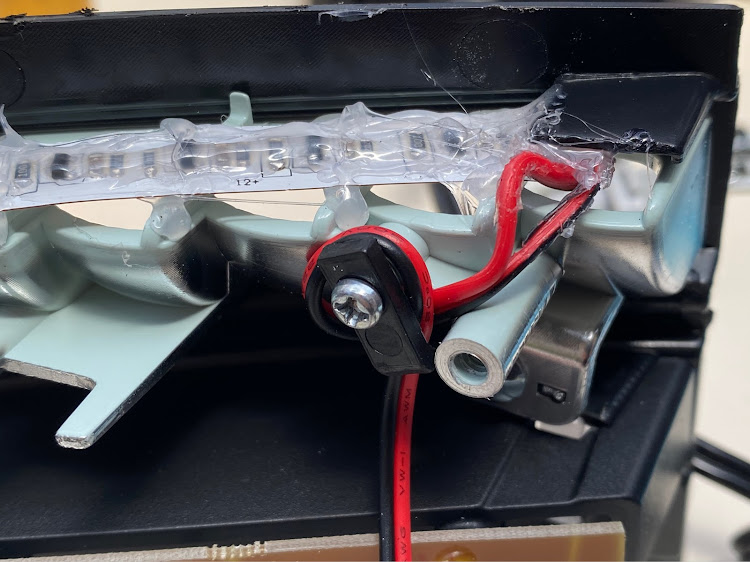

断線防止に、ここらへんに配線をボルトで固定。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像15枚目

光量を上げるために、アルミテープで保護です。

100均のは使っちゃダメよ(`・ω・´)

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像16枚目

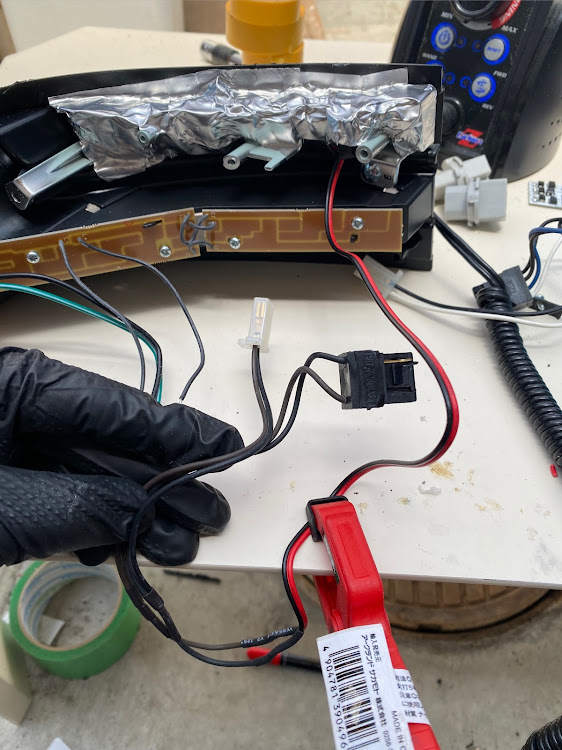

基盤についてたコネクターをウィンカーの配線にハンダで接続。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像17枚目

ブレーキ側はシングルをダブル化ユニットを接続しているので、シングルのみで配線加工します。念の為に整流ダイオードを噛ませています。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像18枚目

プラスチック用静電気防止クリーナー

なんか売ってたから買ってきた笑

レンズ内側をホコリやゴミが入らないように、クリーナーでキレイにします。

念の為にエアーも使っておきましょう。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像19枚目

カラ閉じには、こいつ!

習字の時に使う奴!

ではなく、純正ヘッドライトに使用されてるコーキングです。バージンなのでブロックのままです。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像20枚目

通常は超音波カッターを使うらしいですが、ホットナイフでも切れます。必要な分だけ切って使用します。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像21枚目

コーキングを伸ばして、レンズに貼り付けていきます。

盛りすぎ注意!
調子乗って失敗した笑

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像22枚目

ヒートガンで温めながら圧着!

コーキングが足りない部分は、足します。
多いところは、温めながら取り除きます。

冷めたら固まってるので、車体に取り付けましょう!
カラ閉じする前に、通電テストもお忘れなく。

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像23枚目

ここでトラブル発生。

スモールの電力供給が、外側とトランク側でズレがある事が発覚。
(フットブレーキの光量は合っています。)

仕方がないのでトランク側に調光ユニットを噛ませました。

もう配線ぐちゃぐちゃ。

取り付け完了!

これでウィンカーとしての機能が、ちゃんと付きましたね!

ちなみにですが、ヘッドライトがシーケンシャルウインカー化したので、テールもシーケンシャルウインカー化しました。テールだけレクサスと同じ流れ方なんだとか…

おまけ

結局、ウインカー1つ買えるだけの予定が、バックもブレーキもウインカーも通常とは違う感じになってしまいました(・ω・)

アコードのシーケンシャルウインカー化・LEDテール加工・DIY・カラ割り・AKKONに関するカスタム事例の投稿画像26枚目

で、これなんやったんや

(加工後未使用)
