こんにちは😃

今日は午前中に、以前購入したコーナーポールを取り付けました🚘🔩🔧

その取り付け工程を撮影したので、お時間ある方は見てくれたら嬉しいです😊🎶

取り付け前の姿です🚘

ヘッドライトを取り外して、取り付けボルト🔩を探します👀

このボルト🔩に共締めしていきます😃

取り付け場所が決まれば配線加工していきます😊

調べた結果、赤/黄の配線がポジション&ヘッドライトの電気が流れているので、この配線を分岐していきます🎶

配線カットして電源側にメスギボシをかしめて、コネクター側はオスギボシをかしめます🎶

電源側にメスギボシを付ける事によって、万が一外れた時にショート防止になります👍

メスギボシ端子に分岐ギボシを付け、先程カットした配線を片側の分岐ギボシに繋げます😁

もう片方のギボシ端子にコーナーポールの＋配線を付けます😃

コーナーポールを先程決めたボルト🔩に共締めして、＋配線を片方の分岐ギボシ端子に付けます👍
コーナーポールの−配線をボディのアースに繋げて、ヘッドライトONしてイルミネーションが点けば増し締めしていきます🔧

配線確認、ボルト増し締め確認オッケー🙆‍♂️
中々良い感じ〜🎶

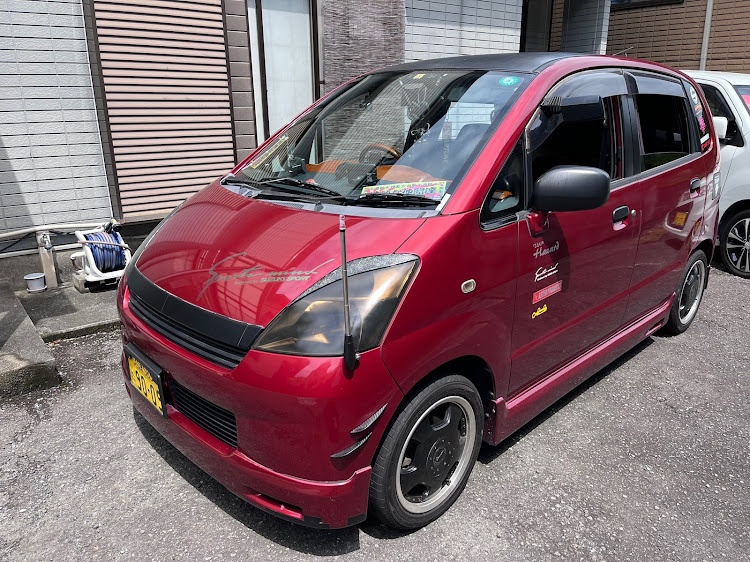

ヘッドライトを戻して完成😆🙌🎶

最初は似合うか🤔
似合わないか🤔
迷ったけど個人的に取り付けて良かったと思います😊🎶
決して車幅が分からないから取り付けた訳ではありませんから👋

ちょっと分かりにくいか😅💦

背景が…💦
見にくいですね💦

中心位置にくるように微調整😁👍

イルミネーションの動画です✨
昼間だから分かりにくいけど😅
夜なら分かりやすいかな✨

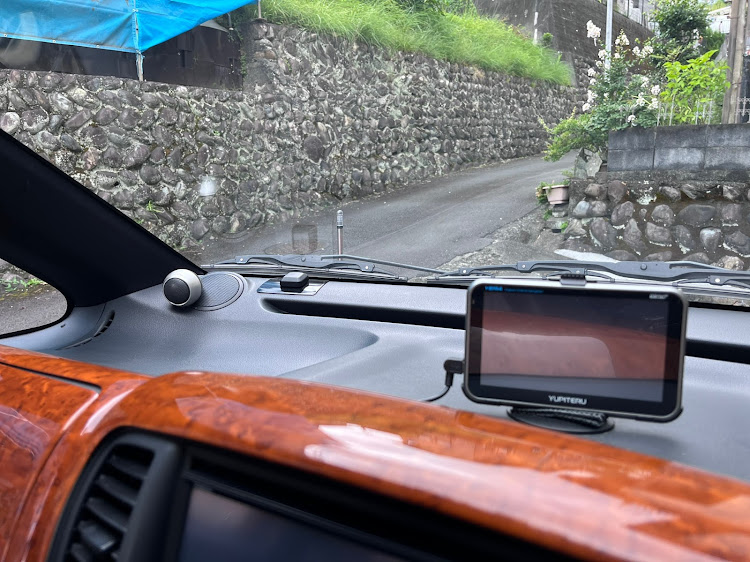

運転席からです👀
良い感じ〜(*ﾟ▽ﾟ*)🎶

今日は雨予報だったけど、雨降らなくて良かった🎶

最後まで見てくれてありがとうございます🙇🏻‍♂️

また色々📢(笑)取り付けしていこうと思います😁

それでは良い週末をお過ごしください😊
