2018年10月04日 01時24分

RB26のプロフィール画像
RB26日産 スカイライン GT-R R32

働いて金貯めたらAE86トレノを買いたいと思っています。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像1枚目

今日はバックカメラを取り付けしました。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像2枚目

リヤシートとトランクの内張を外します

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像3枚目

この辺からコードを引き延ばし、元の配線と一緒に這わせていきます。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像4枚目

真ん中のこの位置にカメラを取り付けて、バックランプの配線の所から通していきます。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像5枚目

赤線の所に配線を通して前に持っていきます。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像6枚目

配線を灰皿の所まで持って来ました
タバコは吸わないので、灰皿を取っ払います

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像7枚目

コイツの一番右のスイッチと繋げるために配線をシガーソケットの奴と繋げます
裏にシガーソケットの差込口があるので、そこに繋げます

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像8枚目

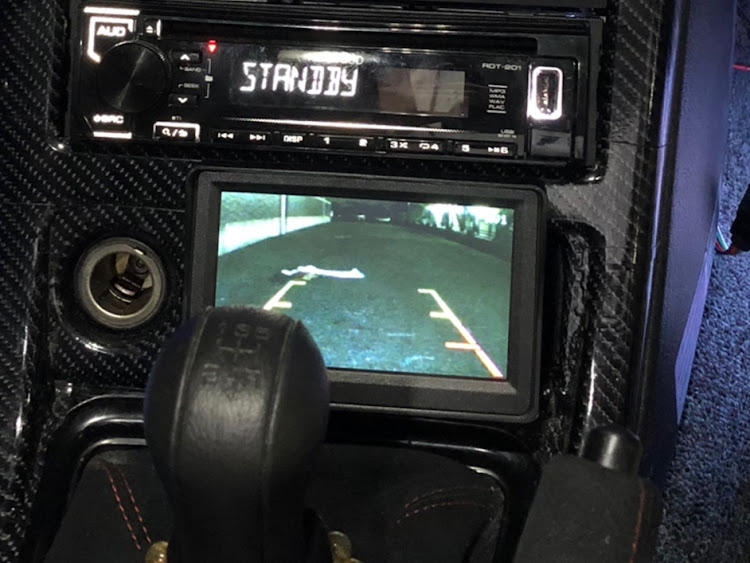

モニターをこんな感じで取り付けます。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像9枚目

取り付け完了です。
前のとは違いバックモニターのみなので切り替えしなくて済みます。ラインも入っていて使いやすいです。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像10枚目

ついでに、このシガーソケットもヒューズから取りたいと思います。ソケットの根元から配線をぶった切ってオーディオの裏から回してヒューズのとこまで持って来ます。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像11枚目
スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像12枚目
スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像13枚目

ギボシ端子を付けてアースを適当なとこから取れば完成です。

スカイライン GT-RのDIY・レッドメモリーに関するカスタム事例の投稿画像14枚目

見た目スッキリするのでいいですね(o^^o)
見てくださった方ありがとうございます。
長くてすみませんでした_| ̄|○

チューバにでもなれるんじゃないですかね笑笑
