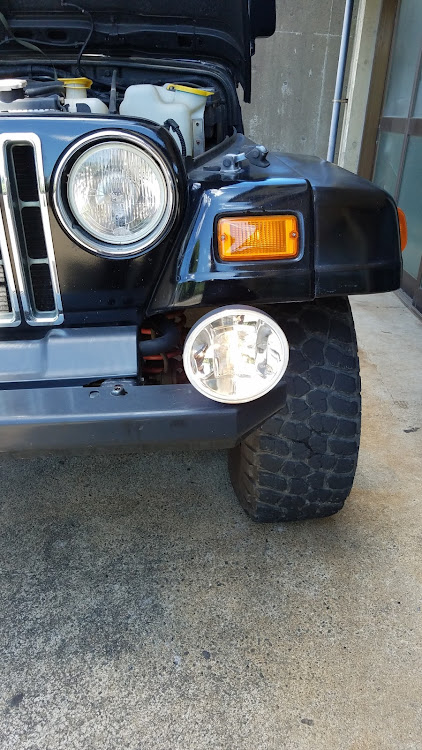

知り合いに頼まれて売ったジープラングラーが仕様変更の為入ってきました。
前の持ち主が買った時点でヘッドライトがバンパーのフォグで点灯し……

かずさんが投稿したカスタム事例の投稿画像2枚目

ハイビームは本来のヘッドライトで点灯するような仕様になっていました。

かずさんが投稿したカスタム事例の投稿画像3枚目

ヘッドライト裏のカプラーを見るとロービームのプラス線がフォグが点くように加工してあるカプラーをかましてあるのでヘッドライト自体は戻すのに苦労せずに戻せるみたいです。ヘッドライトの加工カプラーを外して元のカプラーをヘッドライトに差し込みます。
フォグの配線を引き直す作業をします。

かずさんが投稿したカスタム事例の投稿画像4枚目

使うのは以前アクア用に買ったフォグセットを買って使えなかったハーネスを流用します。

かずさんが投稿したカスタム事例の投稿画像5枚目

使うのはプラス線のみなのでカプラーを切りアース線を引き抜きます。

かずさんが投稿したカスタム事例の投稿画像6枚目

フォグのプラス線にギボシで繋ぎ引き回します。

かずさんが投稿したカスタム事例の投稿画像7枚目

スイッチ線はナビのイルミ線から取りました。

かずさんが投稿したカスタム事例の投稿画像8枚目

スイッチは何故か付いていたスイッチを利用します。
リレーは結線図が載っていなく色々試してみましたが作動しなく使えそうになかったので手持ちのエーモンのリレーを使いました。

かずさんが投稿したカスタム事例の投稿画像9枚目

結線したあと確認し問題無い事を確認したらスモールを点けてスイッチを入れるとスイッチのインジゲーターランプが光り……

かずさんが投稿したカスタム事例の投稿画像10枚目

見事フォグランプが点灯しました。

かずさんが投稿したカスタム事例の投稿画像11枚目

ロービームとハイビームはヘッドライトで点灯し……

かずさんが投稿したカスタム事例の投稿画像12枚目

フォグランプは別でスモールを点灯した時に点灯するようになりました。
これで普通になりました。
走ってみると作業前はフォグランプがロービームだったので照射範囲が狭く見辛かったですが作業後は本来のヘッドライトで点灯するようになったので照射範囲が広がり見易く安心して運転ができるようになりました。

かずさんが投稿したカスタム事例の投稿画像13枚目

今回の作業時間は親のワゴンRの作業後続けてしたので両方合わせて3時間位です。
今日は日中37℃(場所によっては38℃)ありエアコンも途中温くなったりして繋ぎが上から下まで汗でベタベタになりましたが夜も日中より雨も降り気温も下がりましでしたが夜も作業をしてまた汗でベタベタになり作業後貧血症状なりくらっときました😓
夜は涼しいですがまだ気温が高いので作業する場合は休憩を途中入れながら水分補給は必要ですね。
