2021年04月06日 19時06分

ブラックサンダー⚡サムのプロフィール画像
ブラックサンダー⚡サムトヨタ ヴォクシー ZRR80W

名前長いので「サム」で😅 BWLT Black List! No.46 Instagram bluebird_019 口下手で喋りは苦手ですが、 宜しくお願い致します♪m(_ _)m

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像1枚目

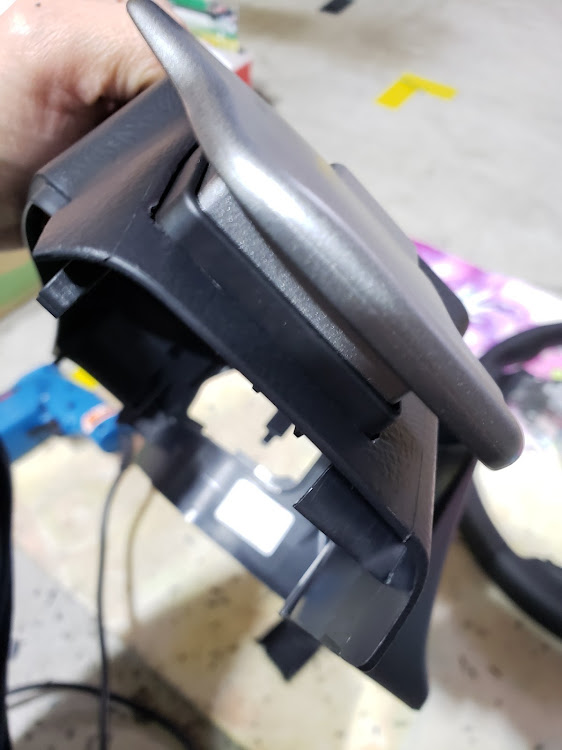

フォロワーさんよりパドルシフト作成の依頼が有り、娘を病院に連れて行く前の空いてる時間に作業してました🎵😆

P UP パドルシフト アップの略❔

元々取り付け出来る様に設計されてるみたいですね‼️😅
コストダウンか‼️😱

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像2枚目

パドルシフトをネジ留めして、位置決めの型紙を微調整しながらハンドルに貼り付けます‼️😅

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像3枚目

パドルシフトを外して🎵😆

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像4枚目

裏カバーを取り付けて🎵😆

油性マジック型どります‼️😅

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像5枚目

こんな感じです😆🎵🎵

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像6枚目

この位置がズレてるとパドルシフトが取り付け出来ません‼️😱

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像7枚目

はい‼️😱
ここで問題が発生しました❕😅

長年使ってるドリルが動かない‼️😅
前から調子悪かったけど騙し騙し使ってたら動かなくなりました‼️😱

で❕😅分解して配線を留めているプラスチックが劣化して配線が抜けてた‼️😅

ちょっと手を加えてインシュロックで固定して、カバーに干渉する部分は切り刻んで🎵😁✌️

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像8枚目

復活しました❕😅

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像9枚目

で❕😅
3mmで穴空けて‼️😅

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像10枚目

カッターで切り抜いて🎵😆

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像11枚目

綺麗に仕上げると✨😆

無事にパドルシフトが入りました🎵😁✌️

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像12枚目

左角だけドリルの○い形が残っちゃいました‼️😱

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像13枚目
ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像14枚目
ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像15枚目
ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像16枚目
ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像17枚目
ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像18枚目
ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像19枚目
ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像20枚目

予備のハンドルで取り付け確認✨✨

バッチリ決まりました🎵😁✌️

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像21枚目

パドルシフトの取付の+ネジ🔩

パドルシフトのアースはステアリングスイッチと共締めです❕😅

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像22枚目

パドルシフトの + - の青&赤は
ステアリングスイッチのコネクターに挿入します🎵😆

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像23枚目

通電確認✨✨
バッチリです😆🎵🎵

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像24枚目

通電確認✨✨

こちらもバッチリです😆🎵🎵

動画も🆗😁✌️

hiro-r34さん✨😆

お待たせ致しました🎵😁✌️
後は取付説明書と金額の計算済めば連絡致しますね🎵😆

もう少しだけお待ち下さいませ🎵m(_ _)m

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像26枚目

【追記】

パドルシフト用ポン付けハーネスは
少し前に作ってました🎵😁✌️

パドルシフト必要部品

ハンドル裏カバー
※(裏カバーは元払いでこちらに送って頂く事になります)
※(裏カバーを別途お求めの場合はヤフオク、メルカリ等でハンドルを落札して裏カバーを加工する事になります)
※(裏カバーだけの部品が存在しません)

トランスミッションシフトスイッチ
ASSY+ 2,926円

トランスミッションシフトスイッチ
ASSY - 2,926円

スイッチワイヤ No.2 1,133円

ダイレクト(+ネジ) 55円
ダイレクト(+ネジ) 55円

Pivot BR-9 2,544円

協和ハーモネット UL3265 AWG24 難燃架橋ポリエチレン絶縁電線 2mX7色 黒白赤黄緑青紫 643円

住友電装 025型 TS 非防水 14極 カプラー・端子セット
635円(送料320円)

住友電装 025型 NH 非防水 8極 カプラー・端子セット
450円(上と同時購入)

025型AMP製0.64-3メス端子非防水035056-CAVS0.3赤色電線付き/F025-AMP3-035056-CAVS03RD
242円(送料380円)

025型AMP製0.64-3メス端子非防水035056-CAVS0.3青色電線付き/F025-AMP3-035056-CAVS03BL
242円(上と同時購入)

配線保護チューブ、丸ギボシ端子、熱収縮チューブ、ハンダ、インシュロック3本、取付説明書作成 etc 500円

製作手数料4,000円

合計 17,051円
値引き 551円

請求金額 16,500円

発送は着払いです。

ヴォクシーのsam'sworks・DIY・パドルシフト・Loose connectに関するカスタム事例の投稿画像27枚目

パドルシフト❔😅何台作ったのかな?

初号機  サム
弐号機  m_m_mitsuさん
参号機  ☆クラッチ☆さん
肆号機  うがうがうがさん
伍号機  めぐりんさん
陸号機  なーくんさん
漆号機  ヤフオク出品
捌号機  nine.さん
玖号機  なち。さん
拾号機  まさちはさん
拾壱号機 ブルトさん
拾弐号機 egachanxさん
拾参号機 hiro-r34さん
拾肆号機
