さて久々に作業らしい作業しましたので簡単にUPします✋️
先日2台目のパワーアンプを取付けました
先ずはオーディオ♪周りのパネルを外しすため シフトノブが邪魔になるのでシフトロックを解除します
スマートキーのメカニカルキー🔑を外して...
解除部に差し込んでシフトをDレンジまで動かします
これやんないとノブが邪魔でエアコンパネル外せませんので😅
次にチャチャっとアッパーボックスまで外して
グローブボックスも外します
そうしたらナビを留めてる4本のボルト🔩を10㎜のボックスで外してナビを引き出します✨
養生にバスタオルを敷いてます✋️
お次は既存のアンプと2台目のアンプ両方ともに入力切替スイッチを4chから2chへ切り替えて
事前にRCAとスピーカー出力の現状図と増設図を書いてましたので あとはこの通りやるだけです😊
目の前に貼って確認しながら結線していきます✨
電源コードの11芯をグローブボックス下からナビ裏まで配線して
増設するパワーアンプに接続
RCAコードも繋いで
RCAコードも同様に配線✨
元々差し込んでた1台目のRCAとリア出力側で差し替え〜
あとはアースポイントにアースをドライバーで繋げて
さて先日引き込んだ2本目のバッ直線ですが
メスギボシを付けて
パワーアンプの電源線に繋ぎました✨
リモートも忘れずに繋いで
これ繋がないと常時通電してしまうのでバッテリーすぐ上がっちゃいます😅
これでスピーカー線以外は終了！✋️
さてあとはスピーカー線を図面通りの色の線に繋ぎ直すだけ
老眼のため悪戦苦闘...😅
次回サテライトを付けますがリア出力のフロント側4本をテープで束ねて印をつけます
1台目に繋がってたリア用の出力線4本は絶縁〜
さ〜てバッ直線をバッテリーに繋ぐ前に ナビやドラレコの設定が飛ばないように
前回同様メモリーキーパーをOBD IIコネクターに接続してスイッチON！✨
前回同様 マイナス端子から外して
プラス端子にバッ直線を接続
そのあとマイナスを元にもどします👍
この順序が重要ですよ
室内に戻ってシフトノブを🅿️レンジに戻してエンジンスタート！
いつもながら緊張の瞬間ですが
無事にパワーインジケータランプが青く点灯してくれました✨

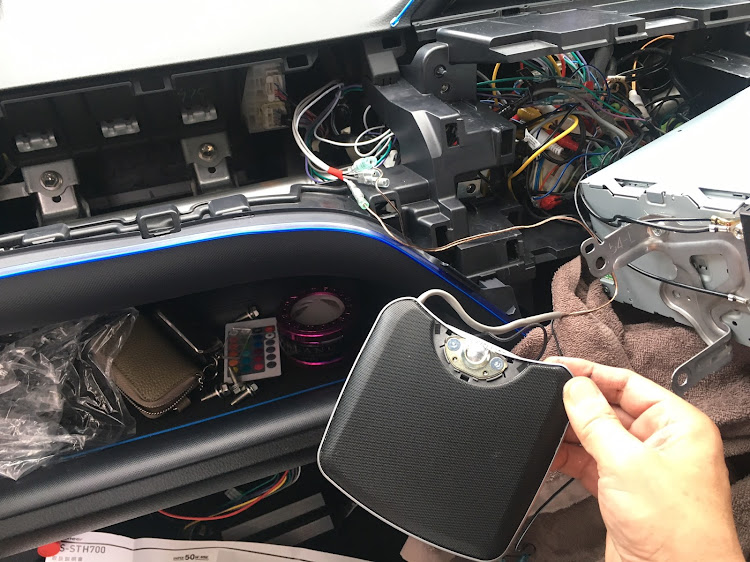

次回こね増設したアンプに接続するスピーカーを出力線に仮繋ぎしましたが...
無事に音♪がでました👍😄
常々以前から 音♪が聴こえる場所をもっと上に上げたいと思ってまして
リアの天井付近に取付け予定です
試しに運転席でスピーカーを上に持ち上げてみると
たしかに臨場感が出るようですね 👍😊
ちょっと嬉しくなった次第です✨
2台目も底面にマジックテープねオス側を貼って床のカーペットにしっかり食い付いてくれてます✨
アンプが小型なので助手席足元奥にこのように並べて置けました😊
作業が終わって音♪の確認✨
う〜ん😳 音が良くなった...？ ような🤔
気のせいか... いや やはり良くなってます✨
そのあとドライブしていつも聴いてる局を再生してみましたが低音がはっきりして サテライトスピーカー付けてないのに臨場感が増した感じがします
4chアンプを2ch設定に切り替えた効果かも知れません 😄
思ってもいなかったサプライズでした〜
次の作業がまた楽しみになりました✨
また頑張って取付けします👍
長編UP失礼しました😅
またUPしますのでよろしくお願いします🙇🏻♂️
ではっ！✋️
