昼夜逆転マンです

前回の続きです。
リアカメラの取り付けを悩んでました。
結論、取り付け台座？吊り下げステー？を自作します

1.2mm厚のアルミなら強度も腐食も心配ないかと。
加工も折って切断が出来ます。

ボルト穴はズレまくり失敗して長穴になりました（汗

現車合わせ…

今度は真面目にケガきます。
ステーの周りにぼんやり見える四角が開口です。

奇跡的にうまく行った！笑

なんか家にあったビス。
ニッケルの6mm長は心許ないけど、まあいいや

再度モックアップ
ここで想定と前後逆にしないとつかない事が判明したが、内側の干渉は特に問題なし。

お、良いじゃん良いじゃん
繋いで動作確認もOK

なんとなく角度も出たので合いマークしておきます。
というかこの角度じゃないとバンパーが映り込んでしまうんです
リアビューカッコいいからね、仕方ないね

どうせ見えやしないけど、カメラの奥でアルミ板が光っているのもなんかなーと思うのと
車体ボルトの電食回避も期待して
グリル補修塗装用で買って塩漬けになっていたスプレーをやりました

防水はゴムシート挟みます

なんとなく完成が見えたので通線用の穴を開けます。
8×6mm、ケーブル4φでしたがめんどくさいので9mmドリルでやっつけました

ゴムシートが薄すぎて逆に加工がシンドイ。
あと転がっていた両面はゴムにはくっつきづらいやつでしたが、ずれ防止くらいの意味合いなのでこれでOK

組みます。

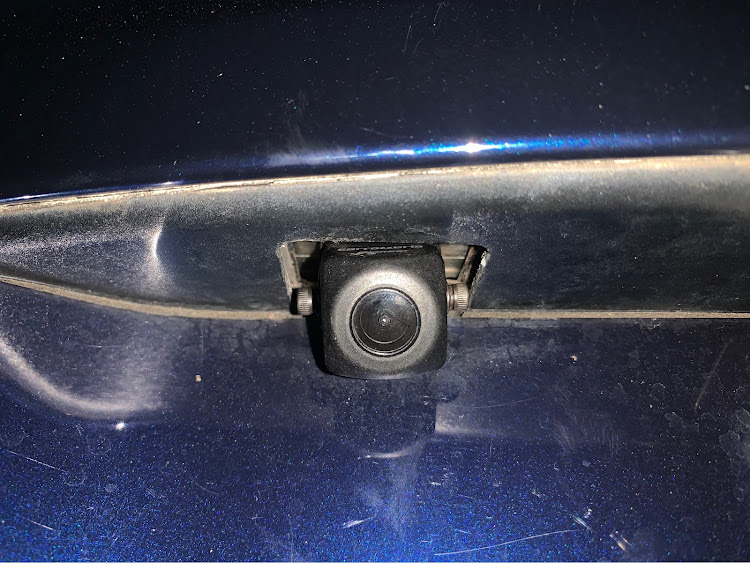

すげーダサいけど完成。
表裏両方ワッシャにしました

あれ！通らない！なんてね

裏面のナット3点を締結。
ゴム噛ませてるし緩まないと思うけど、ダメならダブルナットかな

てかこんなサイズのソケット初めて使ったよ…
何でも持っとくもんだ

防水はシリコン接着剤を盛っときます

こんな感じ

簡単に剥がせるので便利です

可動部なので、これでも今までになく真面目にタイラップやってます
というか100本入りがあったけどまだ20本くらいしか使ってないんじゃないか

しめつけクリアランスギリギリｗ

ザウルス橋試運転して帰ってきました。
なんと、徳島に行ける船があるんですね
運転は異状なし、なんだけど…
別件で、コンソールからネズミが住んでいるような音ががが
これも定番ですよね。。

はぁ、来週も内装か…。

最後にスーパーでビールを買うついでに、ガイド線を調整しました。
（ディスプレイオーディオ側に内蔵されている機能です）

センターに無くて違和感があるかもしれませんが
これピッタリ合っていると嘘みたいに駐車しやすいですね…
運転下手クソなので重要。笑

おまけ1
外した本体
カメラも入れて1.1kgくらい。

おまけ2
外したタイラップ

本題？
眠っているホイールキャップ

トップ画で見えなくてごめんなさい。
今着いてるのは30年前のBBSです。

とりあえず、リアカメラ不具合も解消しました。

おやすみなさい…
