素人によるエンジンヘッドオーバーホールも終盤に突入。
先日組んだヘッドに、インテークマニホールドとエキゾーストマニホールド、アウトレットキャップを取り付けます。

10月31日木曜日夜。
画像は取り付けたあとです🤣
室内での作業も終了となりました。
あとは屋外での作業となります。

オーバーホールは、恐怖との戦いです。
こんにちは、赤エビです|ω・`)ノ ヤァ

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像2枚目

エキゾーストマニホールドのガスケット。
熱で錆びてますね。
新品に交換します。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像3枚目

アウトレットキャップのガスケットはこちら。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像4枚目

なんでボケてんだろ…?
三角形のくり抜きが上を向くように取り付けます。

で、①枚目の状態になるのです。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像5枚目

時間は遡って木曜日午後。
仕事をスーパーダッシュで片付けて帰宅。
金曜日から雨なので、今のうちに少しでも作業を進めておきましょう。

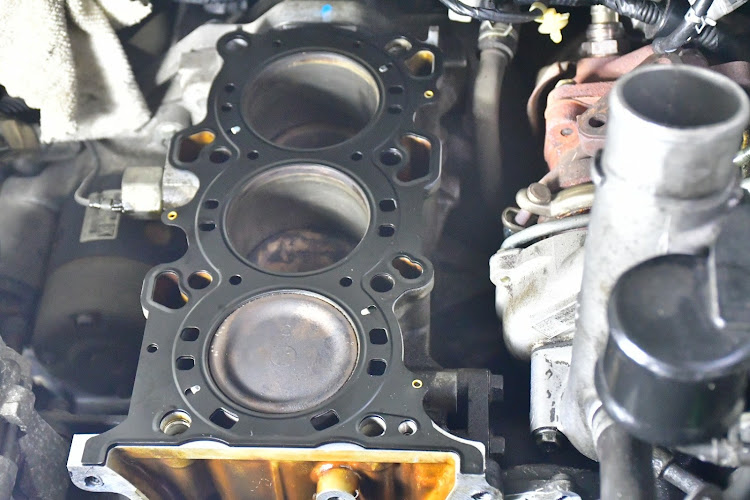

久しぶりにボンネットを開けて、ピストンを確認。
エンジンコンディショナーでカーボンの除去を始めます。
やらないよりも、やったほうがマシってレベルでしょうけど、少しでも落とせれば〜😅

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像6枚目

コンディショナーをかけて、洗車用のブラシでガシュガシュしていきます。
少しずつ削り落とすって感じかな。
固いものでガリガリしてるわけではないので、ガッツリ落とせるわけでは無いでしょう。

それでも、ここまで落とせました。
サンエスK1の洗浄液に漬けこめば、もっときれいになるでしょう。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像7枚目

チェーンカバーも掃除。
オイル汚れがドロドロと落ちていきます。
パーツクリーナーでも落ちます。

キレイに落とそうとするならば、洗浄液に漬けこむ必要ありですね。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像8枚目

ドロッドロなヘッドカバーも〜!

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像9枚目

こんな感じに。
ただ、硬いブラシ、歯ブラシ等で磨いたわけではないのです。
一度洗ったあとがありますね。
以前開けたことがあるみたいね。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像10枚目

さて、本日11月2日土曜日。
熱帯低気圧に変わった台風の影響で、前日夜から雨が降り続いてます。

☂マークに縦線あり、さらにお昼ごろからは強風のオマケ付き豪華仕様となってます😱

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像11枚目

午前中は比較的マシのようなので、作業を進めます☆

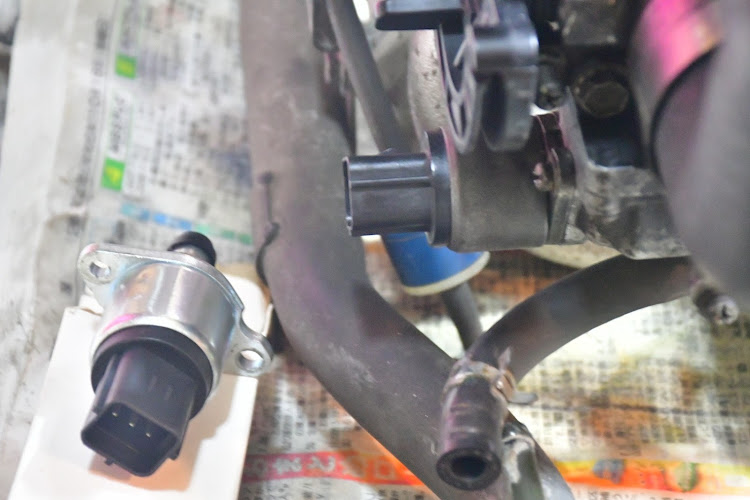

まずは、以前交換したISCを純正に戻します。
コレのトラブルかと思って、中華製に変更してました。
が、ハーネス部分がグラグラするので、純正に戻します。

もちろん、純正は清掃してあります。
画像は戻した後。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像12枚目

フォロワーさんからのご意見で、プラハンマーで叩いて馴染ませる…とありました。

K6A整備書にも、軽く叩いて馴染ませると記載がありました。
直接ガンガンとはしませんが、塩ビパイプを当ててコンコンと軽く叩きます。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像13枚目

雨が降り続く屋外へ。
風がないうちに進めましょう。

ターボへのパイプを固定してるボルトが、緩んでる感じ…

いや…!

片方締めてね〜じゃん!
((((;゚Д゚))))ガクガクブルブル

以前主治医にリビルドタービンに替えてもらいましたが〜締め忘れたな😅
とりあえずシメておきました💦

もちろんボルトを、ですよ?
🤣🤣🤣🤣🤣🤣🤣🤣🤣🤣

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像14枚目

それでは、ガスケットを設置してドッキングの儀を行います。
ヘッドだけならば、ラクに設置できそうやけど…インテークマニホールドとエキゾーストマニホールドが付いてきてます💦

コレが苦労したのよ。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像15枚目

クランクプーリーを仮止めして、左回転で30度ほど回します。
バルブとの接触を防ぐためとか。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像16枚目

何度も置いて外してを繰り返して、やっと定位置に固定できました。

ガスケットがズレちゃうのよ。
乗っかってるだけやし。

それでもなんとかなりましたので、間違いなく収まっているか?確認します。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像17枚目

ヘッドボルトを止めてみれば分かります。
ヘッドの横部分からガスケットがはみ出てないし、ちゃんと固定できれば定位置にあるということ。

まずは座金とネジ部分にエンジンオイルを塗布します。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像18枚目

エキゾーストマニホールド側は仮止めしてあります。
ヘッドを固定したら、こちらも締めます。
折らないように注意です。
なお、締め付けトルクは30N・mとのこと。

手持ちのトルクレンチではそこまで小さいのは設定できず…手ルクレンチで固定💦

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像19枚目

まずは手で仮止めしていきます。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像20枚目

次にトルクレンチで締めていきます。
整備書によれば、

①30Nmで締め付ける
②49Nmで締め付ける
③トルクがゼロになるまで緩める
④49Nmで締め付ける
⑤59Nmで締め付ける

とあります。
締め付けるボルトにも順番があるので、整備書通りに進めます。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像21枚目

30Nm、49Nmで締めていきます。
30Nmは小さくて設定できんので、35Nmで始めます。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像22枚目

いったん緩めて、またトルクレンチで締めていきます。

④49Nm
⑤59Nm

整備書に助けられてます😃

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像23枚目

タペットとシムを取り付けます。
シムはそれぞれ厚みが違いますので、記録しておいた通りにくい戻していきます。

まずはリテーナー部分にエンジンオイルを投入。
ドレッシングの容器ですが、中身はエンジンオイルです🤣🤣🤣

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像24枚目

まずは一つ取り付けました。
カムシャフトを取り付けた後、クリアランスを確認します。
なので、タペットの切り欠き部を内側に向けておきます。

画像ではちょっとわかりにくいかな?

ただ、オーバーホールを行うとクリアランスは変化するらしく〜😅
ほとんど入れ替えになるんじゃね?と予想🤣

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像25枚目

すべてのタペットを取り付けました。

このあとはカムシャフトとハウジングの取り付け。
クリアランス測定。
シム交換。
タイミングチェーン他の取り付け。
チェーンカバーの取り付け。
ウォーターポンプの取り付け。
オイルストレーナーの固定。
オイルパンの取り付け。
メンテナンスハッチのとりつけ
まだまだ作業は続きそうです。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像26枚目

天候は悪化。
風まででてきて、雨しぶきが飛んできます。
今日はここまでですね。
片付けましょう。

ジムニーの後半戦開始!・エンジンメンテナンス・エンジンヘッドオーバーホール・素人DIYに関するカスタム事例の投稿画像27枚目

あの、お昼はメロンパンラスクの残骸とプロテインで済ませます。

もう少し、もう少しで完成する!
頑張ろう。
