【自粛DIY:フロントカメラ取付】
みなさん、おはよーです☺️
いつもたくさんのイイねをありがとうございます😆
すでに緊急事態宣言は解除されてるんで外出自粛も終わった認識ですが、せっかく作ったワードなんで使い続けたいと思います😆
さてさて、今回はフロントカメラの増設です📷
まぁ純正のカメラはあるんですが、車速感知しやがるんで、時速15kmで勝手に消えちゃうのです😵

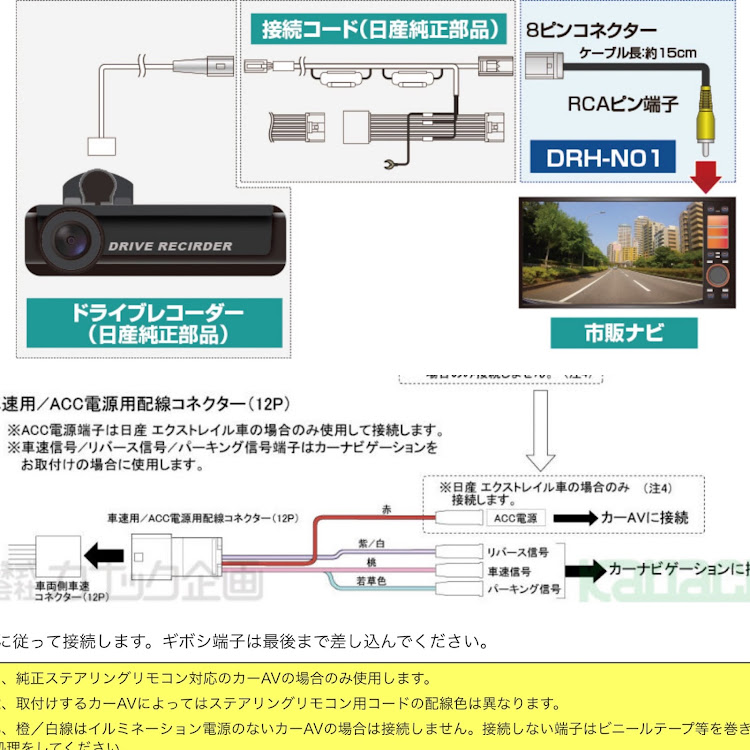

一応純正カメラでも他社モニターに映せるようなアダプターはあるみたいですが……わけわからんという結論に💧
リーフの純正ナビはクラリオン製なんですが、こんなアダプター付けれるトコは物理的にありませんwww
いい加減めんどくさいので、とっとと増設DIYしちまうことに🤣
まずはモータールームから車内にケーブル通さないといけないので、グローブボックスをバラします☝️
もとはこんな感じですね😻
って、カバー外さなくても全体外れるじゃんwww
カバー外してグローブボックスそのものを外す😅
カバーは工具無しで取れるのと、ボックス自体は上下に4ヶ所づつ菊型ツールのT20でネジ外せばガパッと引き抜けます⛏
剥き出しになった配線の真ん中左下辺りに、モータールームから延びるジャバラがあります☺️
モータールーム側を見ると、やたら奥にグロメットがかすかに見えるんですが……これを貫通させんのかよ😵
とりあえずヒューズBOXその他を少し動かして、少しでもグロメットに近づいてみましょう😅
室内から柄がしっかりしたキリで、ジャバラのゴム部分を貫通させます👍
愛車をいたわるとか訳わかんない自己満足は捨てて、元気に思い切りよく貫通させましょう🤣🤣🤣
上ショットから更に近づいて、シャークハンターよろしく、にっくきグロメットにモリ…じゃなくてキリを打ち込みます（笑）
(￣▽￣)ノε=ε=ε=⇒ ◉ﾌﾞｽｯ‼️
モリ…じゃなくてキリで開けた穴を鋭利なドライバーで拡げます😆
下の写真で貫通したドライバーが見えますね🤣
これで車内まで配線を引き込める状態になりました🤗
モータールーム側からの貫通ショット😁
雨が降っても問題ないように、カメラからの配線を小さめのジャバラに通して車内に引き込みます☺️
あとはモニターの映像配線に繋いで完了〜🤗
やることは単純だけど、配線の取り込みがめちゃくちゃ大変でした🤣🤣🤣
フロントカメラの位置ですが、ナンバープレート真下に付けることにしました🤣
フロントカメラは両面テープとネジ2本で、がっちり固定且つ完全防水で死角無しっ😆
……にするつもり🤣
地面にかなり近いんで、制限速度でも労せずに迫力映像が撮れそうですね😆
とりあえずの動作確認では問題ありません🤗
もう夜になっちゃったんで、走行動画などはまた後日UP予定です〜😃
