2022年07月20日 22時14分

TAKI@ALPHARDのプロフィール画像
TAKI@ALPHARDトヨタ アルファード AGH30W

皆さまよろしくお願いいたします☆ アルファード・ヴェルファイア乗りの方仲良くしてください🤗 無言いいね👍&フォロー失礼します💦

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像1枚目

皆さんお疲れ様です✨

いつもいいね👍コメントありがとうございます✨

今日は午前中だけ少し自分の時間が取れたので、パーツの移植を😎

暑いけど頑張ってバンパー外しましたよ🤣

パーツはこちら💁‍♂️

ヴァレンティのLEDリフレクター💡

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像2枚目

バンパー外してノーマルリフレクターを外したら、リフレクターを固定するネジの上方約3cmの位置に穴を開けます。

4mmのドリルでギュインと👍

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像3枚目

穴が開いたら配線を通して、付属のネジで固定します。

なんかバンパーの裏気持ち悪いなw

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像4枚目

このLEDリフレクターからは
黄色(ブレーキ)
赤色(ポジション)
黒色(マイナス)
の配線が出ているので、それぞれ左右のリフレクターから出ている線を色ごとに纏めてギボシ加工しておきます。

こんな感じ👆

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像5枚目

配線はコルゲートチューブで保護して既存の配線に沿って固定します✨

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像6枚目

電源は左のテールから分岐コネクターを使って取り出します。

ブレーキとポジション線には整流ダイオードを入れてあります。

リフレクターからのマイナス線はこのコネクターには接続しません。

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像7枚目

マイナス線はここから車内へ入れます。

左のテールを外すと見えますが、ここの配線はテープが巻かれているので、そのテープを取るとこんな感じで車内まで線を入れられます。

線を通したらテープで巻き直しておきましょう✨

ここにマイナス線を通すと、ジャッキが収納されている所に線が出るので、スイッチをつけてボディーアースです✨

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像8枚目

左テールからリフレクターまでの配線はこんな感じでコルゲートチューブに入れて固定しておきます。

ブラインドスポットモニターのセンサーを避けて配線です。

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像9枚目

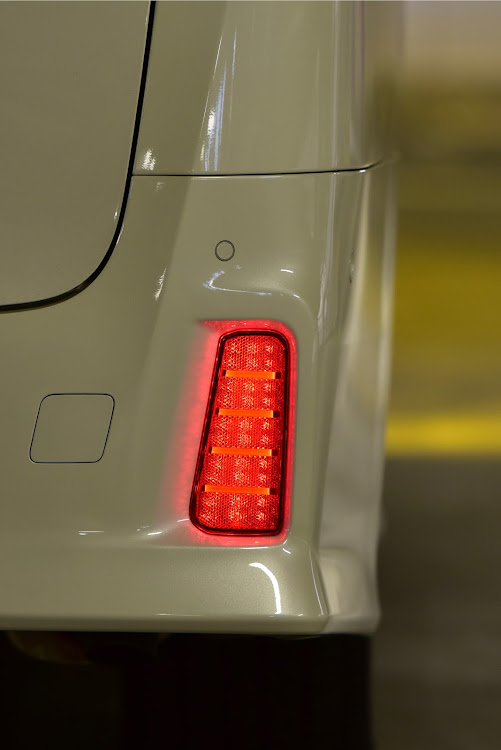

という事で完成✨

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像10枚目

キラキラですね🤣

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像11枚目

暑くてふらふらでしたが何とか完成です✨

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像12枚目

イケメン(*´艸`*)

アルファードのLEDリフレクター・discover_ct・ピックアップされない車に関するカスタム事例の投稿画像13枚目

(o´罒`o)♡

🤔

パーキング何ちゃらを使ってみましたが、中々優秀ですね🤔

自分で停めた方が早いですが🤣

コロナ増えてきましたね💦

皆さんお気を付けて🙇‍♂️
