車外モニターカメラを取り付けました！

最近、50も半ばになると年のせいで注意力が落ちていて、先週伊東で遊んでたとき駐車場で死角に置いてあったカラーコーンに気づかず踏んづけてしまい、軽くショックを受けました。(小さい子供でなくて良かった)

もう一台所有のＶＷには前後左右にカメラ付いてて便利なので、それと同等にする作戦です。

まずこちらはフロントカメラ！
ナンバープレートフレームに取り付け！
取り付け詳細は後述します！

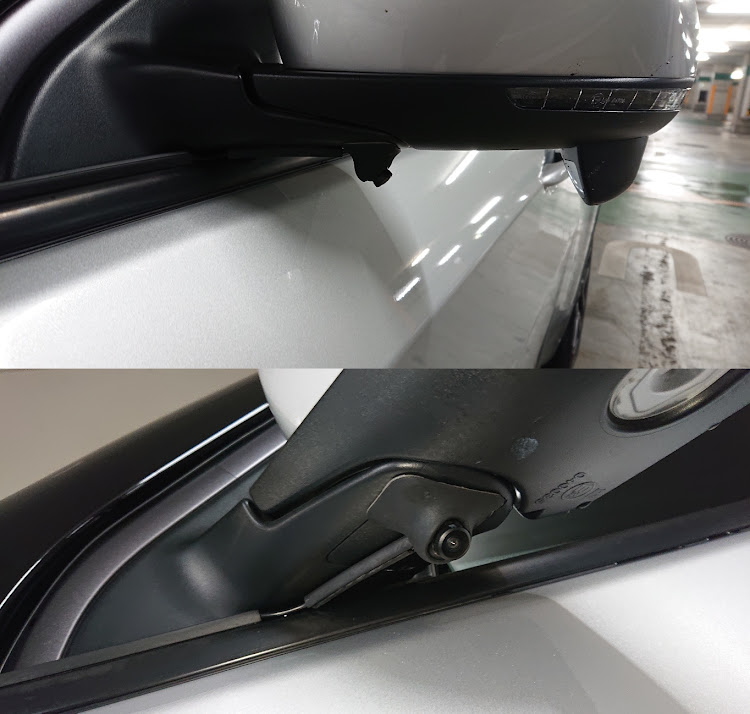

こちらはサイドモニター！
こちらは両面テープの逆さ貼り付けなので、ちょっと不安(笑)

各カメラそれぞれにモニターを設置。
フロントモニターカメラはダッシュボード右のピラーの位置に、サイドモニターカメラはダッシュボード左側のピラーの位置に。
車内がモニターだらけだ(笑)

仕入れた材料一覧！
フロントカメラ6,800円、サイドカメラ3,000円。
モニターは二個買いましたが一個2,000円だから二個買っても痛くない！
ナンバーフレーム700円。安い！

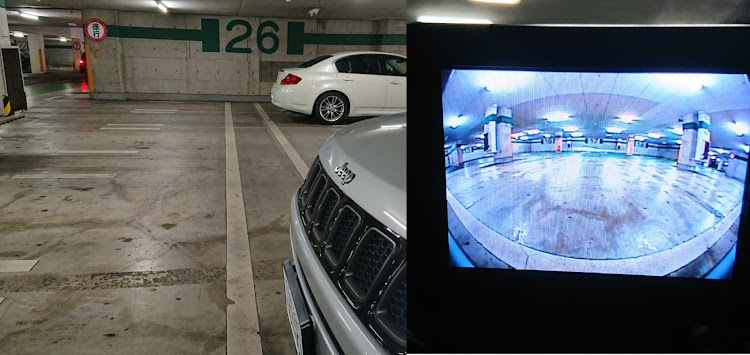

フロントモニターカメラの見え方はこんな感じ！
さすがに真横180°は無理だけど、170°くらいは見える？

サイドモニターカメラの見え具合はこんな感じ！
縁石ギリ寄せるのに便利か？

以下取り付け作業行程！

車に逆さに両面テープだけで貼り付けるのも不安だし、ネジ揉むのもイヤなので、ナンバープレートフレームのいいのを見つけて、それにひと工夫。

Ｌ字金物が見事にフレームの内側とカメラの取り付け金具にジャストフィット！
まさに渡りに舟とはこのこと。奇跡だ！

で、Ｌ字金物の上にカメラ金物を乗せて両面テープ貼。
念のため文具のダブルクリップ挟んで落下防止対策！

カメラは、Amazonのレビューで一部のユーザーさんが水分が侵入してカメラが曇ったといっていたので、念のためネジ周りやケースの隙間をコーキング剤でシール！

さて、最大のヤマ場がフロントカメラの配線。
事前にディーラーメカニックさんに相談したら、グリルを外せば配線回せますよ、との事。
グリル上のネジを外して、グリルは外さずに手前に押し広げたら隙間ができたので、針金通し成功！

エンジンルームから車内へは、本格的にやるのは大変なので、私が見つけた秘密の隙間(メカニックさん知らなかった)に針金インサート！で開通。

配線回しは人並みに綺麗に納めたので割愛。

フロント&サイドカメラは常時使うわけではないので、不要なときはオフに出来るよう、それぞれの電源配線をまとめて、切り替えスイッチ付きのシガーライターソケットに。

このスイッチはなかなか洒落が利いていますね。

このシガーライターソケットの電源はトランクのソケットから取りました。

あとはそれぞれの部品がどのくらい持つかだ！
