アラウンドビューモニター(後付け)の右サイドカメラが何故か映らなくなってしまいました😭

今回は原因究明→修理の記事です！！

※同じ画像失礼します。

自分の予想としては、まぁカメラが逝ったんだろうと思っていました。
カメラでなければ、ドアミラー内部を通る配線が断線したのかなっと....

しかしカメラレンズは他と全く一緒。
ここではなさそう🤔
ユニット本体かな？🤔

とりあえず、試験的に右サイドカメラの配線を左カメラと交換してユニットに挿してみました。
すると.....

右端子(映らない方)を左へ→映らない
左端子を右へ→映る

はい、つまりユニット側の配線は大丈夫ということが分かりました。
従いまして、原因はユニット→★延長ケーブル→カメラ★
の、★の中にあるということになります。

※同じ画像失礼します。

次は延長ケーブルです。
延長ケーブルは多分大丈夫だろうな🤔
と思いましたが、トラブルシューティングですので一つ一つ確実に潰していきます。

Amazonにて4品映像延長ケーブルを購入して試してみました。
結果.....

映りました🥺

マジか！！となりましたが、タイムリミット。
原因が分かったところで後日に持ち越しです。

はい、映らなくなった原因はこちら。
何と、ドアヒンジ？にケーブルが挟まっていたようです。
ドアを閉めた時はケーブルが開放され、明けた時に締められる。この繰り返しにより、最終的にはブチっと。
そら映らなくなりますね。
流石に盲点でした。ドアでの作業は何せ蛇腹の配線通しに99%の体力と根気を使うので😓

新しい配線を通しました。通すだけで2時間ぐらいかかるかなと思ったら、配線通しも使わずに30分ほどで開通しましたっw
技術力向上していますw

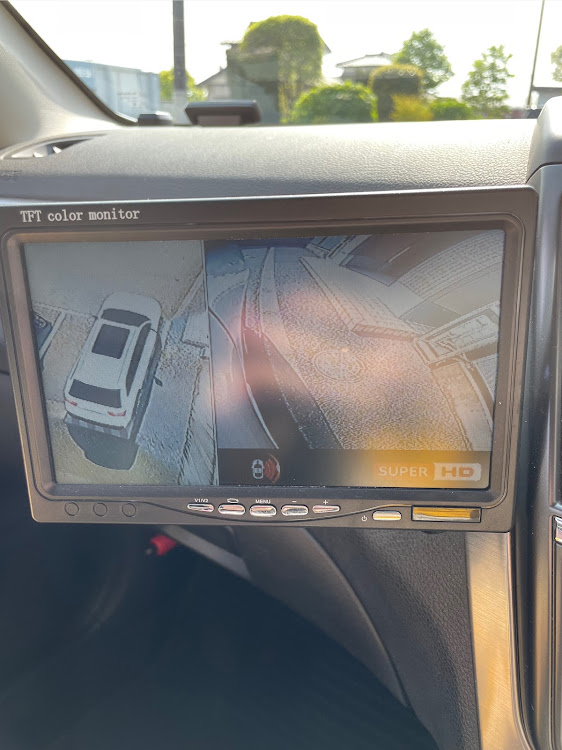

当方はこのように、アパートでは縁石に寄せて停めるので雨の日は目視確認出来ないので大変ありがたいです。
やはりあったものが使えないというものは本当に不便でした。

以上、右サイドカメラのトラブルシューティングおよび修理でした👍
