2025年02月18日 21時28分

Kenjiのプロフィール画像
Kenjiトヨタ プリウス MXWH60

初めまして🎵 2023.8 60PRIUSを納車しました🎶 ある程度全てDIY好きなので 自分でします😃 が、危険を伴う事、また、自分では不可能なクオリティーを求める場合はプロにおまかせするスタイルでやってます🎵 カメラも少々やりますが、素人に毛が生えた程度の腕です(笑)編集でカバーするスタイルです(笑) よろしくお願いします🙇‍♂️ ※無言フォローもたまにあるかもですがお許しください🙇

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像1枚目

お疲れ様です🎵
先日取付したシェアスタイル製のLEDリフレクターの整備記録の投稿です🎵
参考になりそうなところは参考にしてください✨

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像2枚目

取付説明書

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像3枚目

商品説明書

1ヶ所バック電源は取る必要はありますが、基本的にカプラーONなので、取付は難しくはありません🎵

が…(笑)

後程😂

※作業工程は意外と大変です…😅

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像4枚目

まずは左右のテールランプのパネルを外すとこのように固定ボルトが見えます。
パネルは引っ張れば外れます。
内張り剥がし等工具があれば外しやすいです🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像5枚目

テールランプは外側が固いのでこれも内張り剥がし等使用し外していきます🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像6枚目

テールランプ裏です。(記録用)
配線が固定されているのでラジオペンチ等で爪を外しカプラーを抜いてテールランプを外してください✨

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像7枚目

お次は純正リフレクターの外し方ですね🎵
まずは右側ですよ✋
裏のカバーが邪魔をしてリフレクターを外すことはできません。

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像8枚目

数本クリップやボルトを外し、少し無理やりですがズラせば手が入る隙間ができます。
(あくまで楽をしたい僕のやり方です)

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像9枚目

上側の固定してあるビスを外すのに少し苦戦しましたが、無事外れました🎵
このような工具があれば外れます🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像10枚目

右側はマフラーがあるため少し狭いですが、左側は割りと広めでやりやすい方です。
同じく上の固定ビスはやりにくいです。

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像11枚目

リフレクターが外れても、配線がリフレクターにクリップで固定されているので外れません。
リフレクターを外した穴から見えるクリップをラジオペンチを使用し外すとリフレクターが外せます。

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像12枚目

左右外れました🎵
トランク汚い😂

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像13枚目

はいなんの車?😂

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像14枚目

左側に使用した工具達です🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像15枚目

ではメインにいきます🎵
LEDリフレクターはこのような感じです。
配線が丸見えなのも嫌だし、保護するものが何もありませんね~。

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像16枚目

という事でコルゲートチューブを被せました🎵

見た目も良いし、トラブルも少なくて済みます🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像17枚目

このパーツはテールランプからリフレクターまでの間配線を入線する際に凄く役立ちます🎵
今回の作業では必需品ですね🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像18枚目

リフレクターから配線が生えているので下から上に配線を入線する必要がありますよ✋
今後の事も考えて地面に付くくらいの位置で配線は固定しましょう🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像19枚目

リフレクターのバック信号の配線(白線)は純正のバックランプの電源から取り出しです。

が、この黒いやつ(エレクトルタップ)が僕は嫌いです(笑)
握って配線に割り込ませるだけのかんたんで便利なアイテムですが、トラブルの元ですのでおすすめはしません。
配線が切れたり、防水でもないから配線が腐ったります。
僕は直接配線に巻き付けて圧着をして絶縁処理してやるやり方でいつもやります。
参考までに🙇

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像20枚目

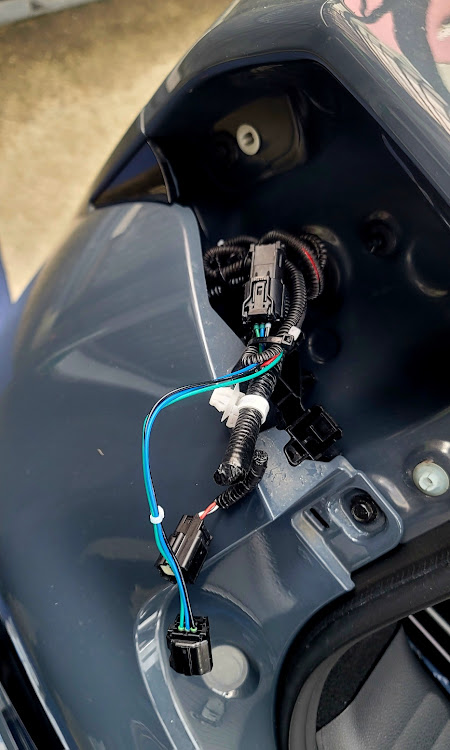

純正コネクターも中に水が入ると腐ってくるので防水処理をしておきましょ~✋

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像21枚目

リフレクター裏の配線も少し下にたるませ、雨水がリフレクターに流れていかないように固定しましょう~✋

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像22枚目

テールランプ裏の配線のコネクターにだいたいの長さで位置合わせしたら余った配線は奥の方に固定してかさばらないようにしましょう~✋
あとは外した手順で戻して行けば完成です🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像23枚目

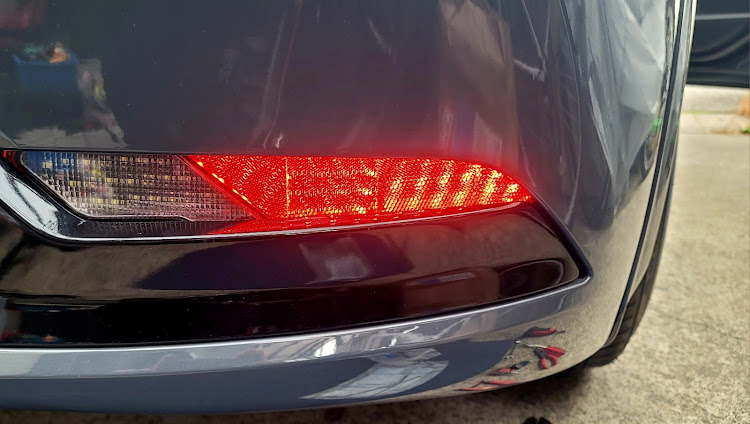

点灯チェック

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像24枚目

いい感じです🎵

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像25枚目

光かたが綺麗です✨

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像26枚目

なんとなくピンスト貼ってみたけど、アリ寄りの無しな感じなんで、嫌になったらはがします😂

プリウスのシェアスタイル・シェアスタイルリフレクター・DIY・整備記録・取付作業に関するカスタム事例の投稿画像27枚目

以上

ありがとうございました😃
