1列目 LED内蔵
アウトドアハンドルユニット(作製編)

前回、単色のアウトドアハンドルに2色塗り分け塗装を行った。

今回、アウトドアハンドルにLEDを装着し、LED内蔵アウトドアハンドルユニットを作成していく。

ヴォクシーのLED内蔵アウトドアハンドルユニット・自作・レジン・DIYに関するカスタム事例の投稿画像2枚目

これがカスタムショップ【球屋】で販売しているドアハンドルZEROという商品。

アール部分に穴をあけてLEDを埋め込んでアクリルで塞いでいる。

LEDが光ることにより、ドアハンドルのポケット部分が反射して光る事になる。

※デュークが必読しているDIYラボ
ドアノブLEDカスタム
 ↓
https://www.diylabo.jp/column/column-673.html

ヴォクシーのLED内蔵アウトドアハンドルユニット・自作・レジン・DIYに関するカスタム事例の投稿画像3枚目

1列目アウタードアハンドルの穴開け

1.1列目のドアハンドルのネジ3本を外し、2つのパーツに分解

2.青〇の接合部を外し、白プラスチックと金具(緑〇)を浮かせる

3.黒部品の赤〇に5㎜の穴をあける(ピンクの矢印)
 ※黄〇部分は裏側に電子基板があるため、穴あけは不可。

ヴォクシーのLED内蔵アウトドアハンドルユニット・自作・レジン・DIYに関するカスタム事例の投稿画像4枚目

UVレジン(クリア)での穴塞ぎ

参考にした球屋では開けた穴にアクリルを突っ込んで、磨いてフラットにしている。

素人では上記の方法は困難と考え、以前に友人がリアエンブレムにUVレジン加工を行っていたのを思い出しUVレジンで穴埋めすることに。

1.外側の穴にマスキングテープを貼り、レジン液が漏れないようにする。
 ※貼り付けの程度はややレジンが穴からはみ出る程度。

  2.穴を塞ぐようにレジンを入れる。
 ※使用した商品名:リッチカラー LED・UV用レジン液 クリア
 ※100均セリアで購入
 ※気泡が入った場合は爪楊枝等で取り除く

3.太陽光で硬化させる
 ※晴天時3分~15分と記載あり

ヴォクシーのLED内蔵アウトドアハンドルユニット・自作・レジン・DIYに関するカスタム事例の投稿画像5枚目

レジンを研磨し、穴の境界を平らにする。

1.穴からはみ出しているレジン以外をマスキングテープで保護

2.穴からはみ出ているレジンのみをトレカットで研磨
 ♯800、♯1200、♯1500、♯2000、♯2500、♯3000と移行
 ※途中、マスキングテープを除去

3.コンパウンドで研磨

段差がなくなり、触ってもほとんど境界線がわからないくらいになった。

ヴォクシーのLED内蔵アウトドアハンドルユニット・自作・レジン・DIYに関するカスタム事例の投稿画像6枚目

LEDの調整

LEDを入れる部位の幅は8㎜(赤矢印)、配線を逃がす場所は左右(黄〇)であった。

1.エーモンの【1807】ワンポイントLED(白)を購入

2.LEDの幅は9.2㎜の為、8㎜になるまで電流が流れない部分を研磨

3.配線が下方に出ている為、側方に出るように半田付けを変更

ヴォクシーのLED内蔵アウトドアハンドルユニット・自作・レジン・DIYに関するカスタム事例の投稿画像7枚目

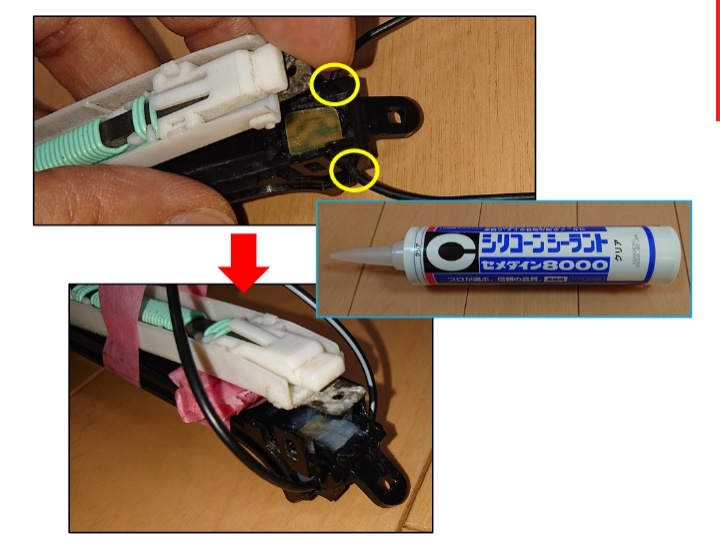

コーキングでLEDを固定

1.穴(黄〇)から配線を入れ、LEDを設置。

2.LEDを浮かし、LEDとレジンの間にコーキング剤を充填
 ※使用したのはシリコーン シーラント セメダイン8000 クリア

3.LEDを押し込み、さらにコーキング剤を充填

4.余分なコーキング剤を取り除く

5.3日乾燥

ヴォクシーのLED内蔵アウトドアハンドルユニット・自作・レジン・DIYに関するカスタム事例の投稿画像8枚目

ドアハンドルの2つのパーツを合わせ、ネジ3本で止める
 ※黄色線はLED線の走行
