スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例

2022年05月04日 19時46分

TARのプロフィール画像
TAR日産 スカイライン GT-R BNR34

新車から23年・34万km・CT歴7年、終の愛車BNR34の整備、イベントなどの記録を残します。2022年9月アウトバーンさんでOHした新RB26は快調で4万km。ベストカーWebオーナーズボイスVOL16 「30万km目前! R34GT-Rの真実とは?」から4年。よろしくお願い申し上げます。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像1枚目

2024/11/6 輝度調整用抵抗追記
ニスモメーター、LED常時点灯化しました⚡️
クエストジャパン、明るさ固定タイプ

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像2枚目

昼間でも視認性抜群⚡️
スモール、ライトONで減光します!

以下、作業手順の備忘録📝

キズ予防、コネクター脱着し易いようにステアリング外したので、6時間かかってしまいました💦

20年間、一回ランプ交換しただけだったので、LED化はメンテナンスの良いタイミングでした!

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像3枚目

エアバッグ、メーターのヒューズ、ホーンリレーを外して作業開始!

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像4枚目

ステアリングコラムカバー外し
スクリュー5本、ロングドライバー必要🪛
かなり汚いので、拭き掃除

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像5枚目

メーターの枠を外します。
スクリュー3本

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像6枚目

メーターの枠が外れました

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像7枚目

室温センサー、ダクトを外します

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像8枚目

ステアリングの脱着は、2020年10月31日に投稿したやり方です。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像9枚目

ニスモメーターに付いていた保護シートを貼ります。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像10枚目

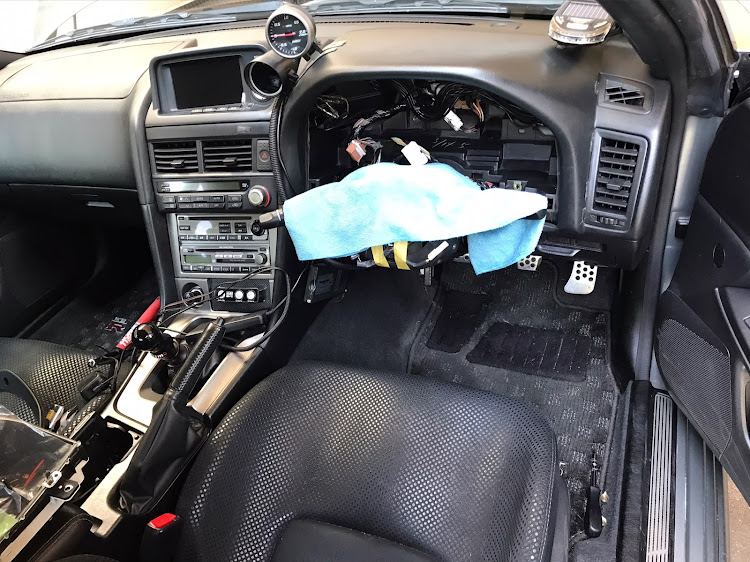

コラムにウエスをかけて、メーターを引き出し、コネクターを外します。これが一番大変、ステアリング外して良かった。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像11枚目

メーター摘出出来ました。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像12枚目

QJの手順書に従って、分解、組込み開始。
メーターカバーを外します。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像13枚目

メーター取付スクリューを外してメーターを外します。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像14枚目

LED基板を組込みます。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像15枚目

LED基板組込み完了、メーター戻します。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像16枚目
スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像17枚目

常時点灯用の配線の通し方が説明書になく、油圧メーターの横から裏に出しました。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像18枚目

焼けていたランプソケットは使わずに、純正メーターのソケットに交換しました。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像19枚目

LED基板取付、メーター取付完了

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像20枚目

カバー取付てLED化完了

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像21枚目

オレンジの配線は、アクセサリー電源へ

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像22枚目

メーターのコネクターを接続
常時点灯用の配線は、センターコンソールに通して、シガライターの電源の方へ配策

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像23枚目

メーターを取付

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像24枚目

メーター外枠の取付

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像25枚目

メーター取付完了
ステアリングのマスキングテープは、位置ずれ防止

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像26枚目

コラムカバー取付

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像27枚目

ステアリング取付

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像28枚目

ナット締め付け、エアバッグコネクター、ホーンコネクター、カバー取付

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像29枚目

ヒューズ、リレーを戻して、
アクセサリー電源に半田付けして、
点灯確認OK⚡️

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像30枚目

焼けてたソケット、もっと酷くてバラバラになったソケットが一つありました。

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像31枚目

今回の作業で役立った、カインズホームのドライバーセット(ロング)498円!
手鏡(ダイソー)はステアリングコラムカバーの固定点の確認に!

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像32枚目

室温センサー、ゴミかと思った😄

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像33枚目

2024/11/6追記
輝度固定だと夜、眩しいので、調整用の抵抗を送って頂きました。
抵抗は差込式で交換簡単ですが、メーター脱着が面倒で2年以上経過。
明るさに慣れたのでこのままです⚡️

スカイライン GT-Rのニスモメーター・LED・常時点灯・クエストジャパン・GWの工作に関するカスタム事例の投稿画像34枚目

5種類送って頂きました。
25パーセント減位が良さそう⚡️
