2021年05月16日 19時15分

#アルファード20系#リフレクターLED#DIY
閻魔のプロフィール画像
閻魔トヨタ アルファード ANH20W

20アルファード乗ってます！ ちょいちょい改造中(^^)

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像1枚目

純正リフレクターからBRiGHTXのLEDリフレクターに交換！

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像2枚目

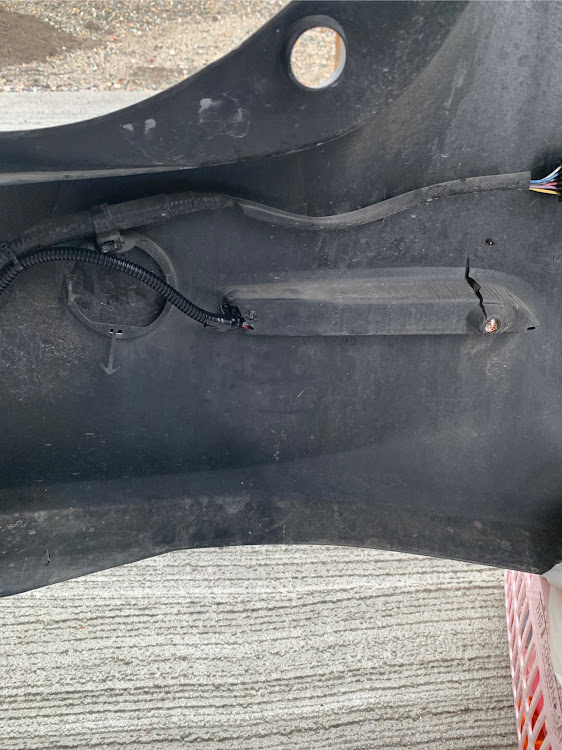

リフレクター付けて配線

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像3枚目

Y型接続端子でリフレクターの配線まとめたのでバンパー外す時はギボシを外せばOK

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像4枚目

こんな感じで！

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像5枚目

お次はテール側の配線！
LEDリフレクター電源取り出しキット付けてブレーキとポジションの配線に整流ダイオードかまします！

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像6枚目

アースはジャッキ入ってるとこの緑○からボディアースとって赤○にスイッチつけてON OFFできるようにしました！

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像7枚目

バンパー側とテールランプ側接続

バンパー戻す前に点灯チェック！
ポジション、ブレーキ、スイッチでのON OFF確認できたのでバンパーとテールランプ戻して完了！
付けてみて思ったのがリフレクターのフィッティングがイマイチでした😅
取り付け方が悪かった可能性があるけどメーカー物だったのでそこが残念！

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像9枚目

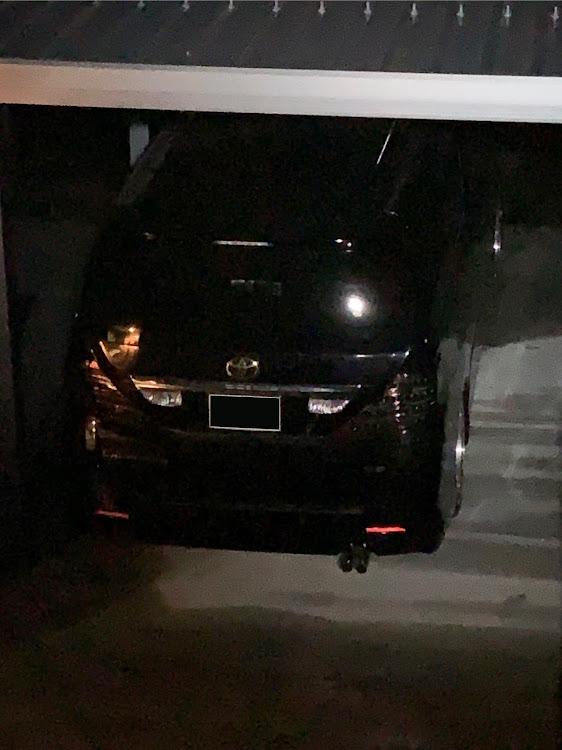

消灯

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像10枚目

ポジション
今撮って思ったけどハイマウントもポジション化した方がいいと思った笑

アルファードのアルファード20系・リフレクターLED・DIYに関するカスタム事例の投稿画像11枚目

ブレーキ
