【備忘録6】ガラスリッド作成&取付け
フューエルリッドの加工から車体取付け作業について記載。
1.パーツの収集

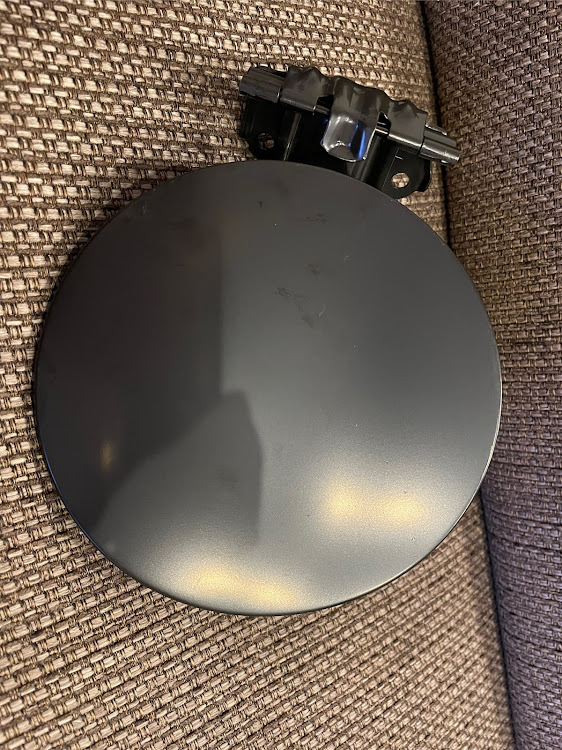

近くのトヨタでフューエルリッドを手配。
ネットで、強化ガラスを手配。
2.穴加工〜ガラス仮取り付け
ホールソーφ100mmで穴を設ける。
裏側のフレームはサンダーで除去後、リューターで整える。
塗装前にガラスが嵌まるか事前確認をする。
3.穴加工〜ガラス仮取り付け

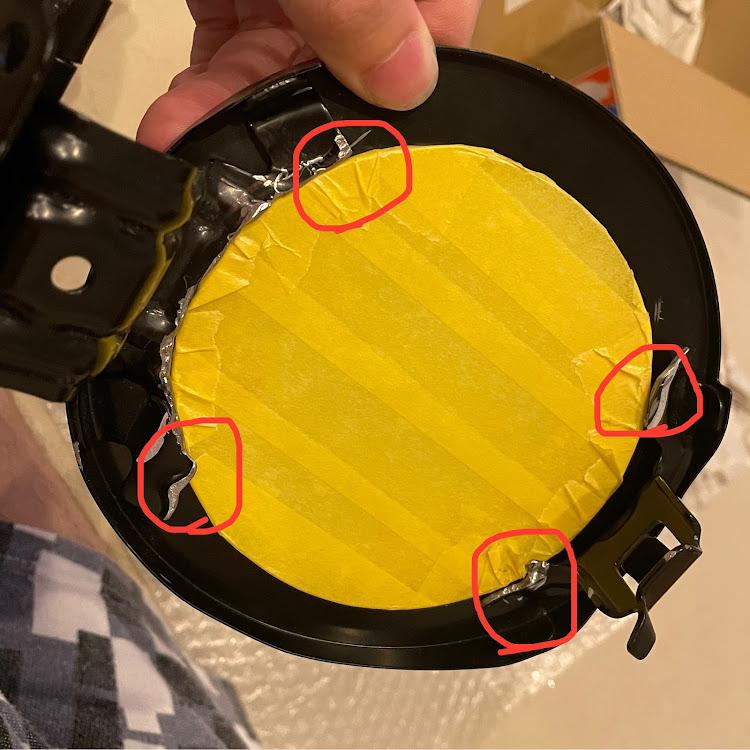

裏側。
フレーム部はガラスを抑える爪形状部(赤丸)をわざと残すように除去。
ガラスはφ110mm/t3.2mmのサイズを選定し、片側5mmを接着代とする。
4.下地塗装〜カーボン柄水転写
下地にソリッドブラックを塗装後、カーボン柄を水転写する。水転写は外部へ依頼。
5.強化ガラス組込み
フューエルリッドへ強化ガラスを嵌込み、5mmの接着代にウルトラ多用途接着剤を流し込む。小一時間放置後、ガラスのエッヂ対策と隙間を埋めるためにブチルを貼り付ける。
6.コーキング処理
ヒューエルリッドの反りに対し、ガラスはフラットである為、隙間が生じる。この隙間をコーキング処理する。
7.ヒューエルリッド取外し〜ガラスリッド取付け
・ドリルでリベットを飛ばす。
・スプリングのナットを外す。(緑丸)
・スプリングが内側へ落ちないよう気をつけ
ながら、ヒューエルリッドを外す。
※内装をバラさずに取付けたため💦
・リベット穴にナッターを設ける。(赤丸)
・ガラスリッドを取付ける
・スプリングのツメをリッドの穴に嵌込む(青丸)
・スプリングのナットを締める(緑丸)
・ボルト2箇所でガラスリッドを固定(赤丸)
取り付け作業に集中していた為、写真が一切ないですが、大体こんなフロー。内装を外してやった方が絶対に楽。
8.オイルキャップ追加、完了
外観に赤の差し色が欲しかったので赤色のキャップを選定。ガソリンリングを取り付けて完了。
気をつけて閉めないと、キャップとガラスが当たるので、給油はセルフオンリーとなる💦💦
ヒューエルリッドが3,000円、ガラスが6,000円で、10,000円弱で完成。アクリル板等にすればもう少し経費が浮きます💦
