BE・BHのロック・アンロック信号について
まずは運転席のスカッフプレートをめくってください。

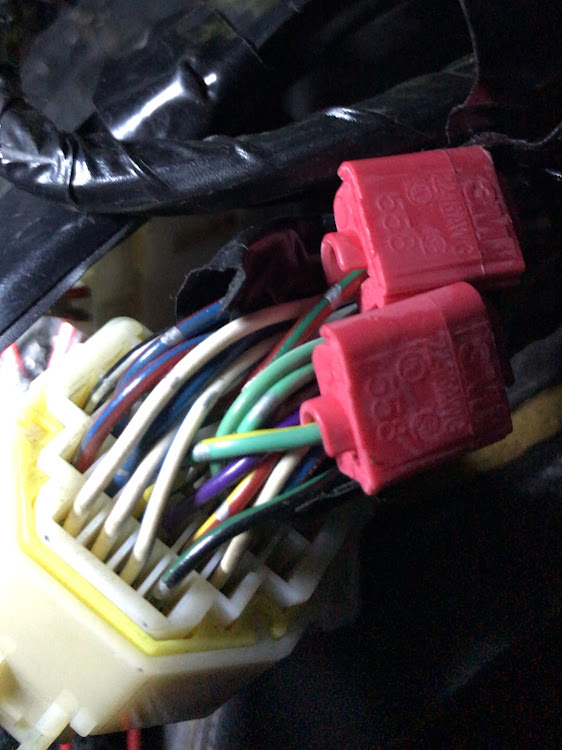

写真中央にあるデカいカプラーが見つかると思います。
コネクターがついてる線がそれぞれの線です
かなり取り出し辛いので、バッテリー外してカプラーを抜いた方がいいかと。
配線側から見て、
黄色塗りつぶしがロック線(黄/薄緑)
赤塗りつぶしがアンロック線(赤/緑)です
