お待たせしました、インフルエンザとウィルス性胃腸炎になって、またインフルエンザA型にかかった運のない男です。
先日フロントの牽引ブラケットをようやく付けれたので、取付方法などをご紹介したいと思います。※リアの牽引ブラケットは部品と車体側の精度が合わず、また後日の取付になりました。
ではいきましょう。
1.フロントバンパーを外す。

2.バンパー裏から、運転席側のバンパーサイドガーニッシュの取り外し方法を確認。

3.バンパーサイドガーニッシュの取り外しはこの黒い奴(名前忘れた)を外せば関係に取れる

4.バンパーサイドガーニッシュ外れました。

5.今回のフロント用牽引ブラケットは、ホーンの移設が必要。ホーン直上にあるボルトを使います。

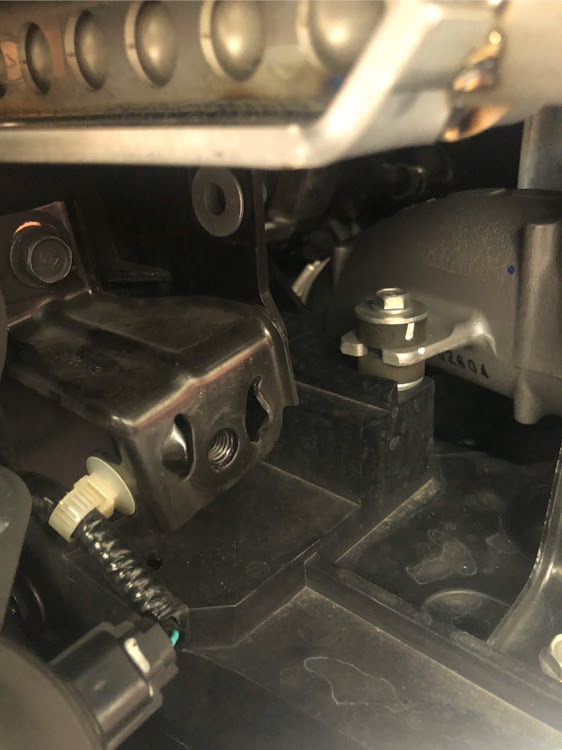

6.牽引ブラケットを仮固定しました。　ホーンの移設にはこの、横に突起があるネジ穴を使用します。なお、この突起は削り落とさなければホーンの移設ができませんでした。

7.牽引ブラケットとホーンの位置関係を確認。ホーンはこのように重ねるようにします。

8.牽引ブラケットとホーンの位置関係を横から見た写真。接触しない様なら、ブラケットのボルトを本固定し、ブラケットに牽引ベルトを固定。

9.バンパーを戻し、バンパーサイドガーニッシュに牽引ベルトが通る穴の位置確認が出来次第、穴あけ加工をして、戻す。　そしてホーンとフォグランプの動作確認ができたら完成です。
