2020年12月30日 05時06分

しゅうや。のプロフィール画像
NボックスカスタムのDIYに関するカスタム事例の投稿画像1枚目

フロントカメラ取付。

先日ディーラーにフロントカメラ取り付けの依頼をしたところ、初期型の設定がありません。。との回答だったのでアフターパーツで自分でトライ。
まず純正ナビにフロントカメラのカプラーセットと大陸製のHエンブレム埋め込み型を購入しました。
両方で部品代約9,000円とDよりかなりお安くなりました。

NボックスカスタムのDIYに関するカスタム事例の投稿画像2枚目

まずは何も考えず穴を開けてハーネスを通線してみます。

NボックスカスタムのDIYに関するカスタム事例の投稿画像3枚目

カメラベースがエンブレムより盛り上がってしまい、見た目は格好悪いのでフロントグリルのカットをすることとしました。

NボックスカスタムのDIYに関するカスタム事例の投稿画像4枚目

エンブレムに干渉しない部分がほぼ全部カットするようでした。エンブレムとカメラの出方には好みがあると思いますので、あくまでも個人責任でお願いします。

NボックスカスタムのDIYに関するカスタム事例の投稿画像5枚目

取付イメージです。
出っ張りもなくいい感じに収まっています

NボックスカスタムのDIYに関するカスタム事例の投稿画像6枚目

カメラの出具合が決まったので裏側からホットボンドで固定します。

NボックスカスタムのDIYに関するカスタム事例の投稿画像7枚目

ハーネスの社内への通線は右フロントタイヤハウス内のエンジンハーネスグロメットの部分から入れ込みました。

NボックスカスタムのDIYに関するカスタム事例の投稿画像8枚目

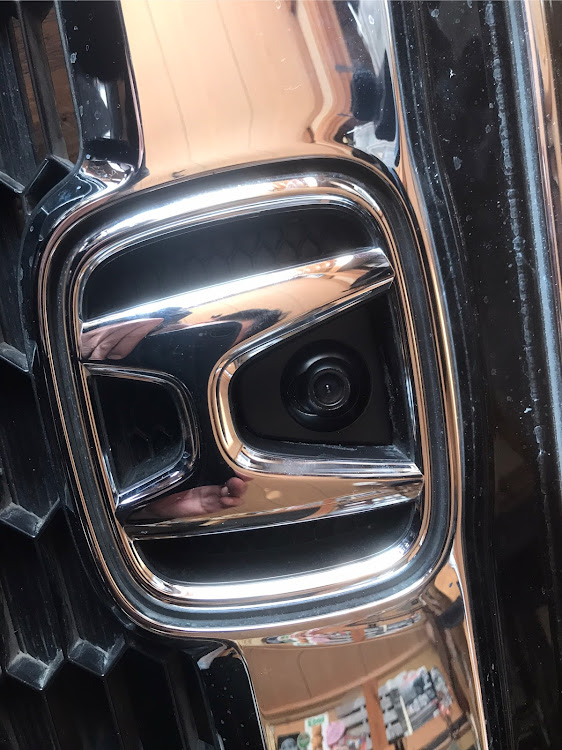

引きのアングルだと目立たないので、理想通りに加工が出来ました。
写真をズームしてアップでも見てください。

NボックスカスタムのDIYに関するカスタム事例の投稿画像9枚目

ナビにフロントカメラがなかなか認識されず、ナビのリセット方法が分からなかったのですが、ナビ背面の24pくらいのレバータイプのカプラを外し30秒ほど待ってから再度接続したら、やっと認識しました。
初期設定で15キロ以下になると常時写るモードと15キロ以下でショートカットスイッチで任意で移せる設定があったので、任意にしました。
追加モニターでインパネ周りがごちゃごちゃするのが嫌なので、純正ナビに統一しました。
