元々黒い手動式ドアミラーでした(笑)

畳むのも調整もダルいので、ヤフオクで買ったドアミラー左右と、スイッチを配線丸ごと作って移植しました

純正のコネクター、端子等は、そのまま生かしてますので、後々の整備性もバッチリ

ちょっと手間はかかりますが満足度は高いです

後々全塗装予定なので色は気にしないで下さいませ(笑)

アルトのしゅんさんが投稿したカスタム事例の投稿画像2枚目

先ずは単品で動作の確認がてら、回路のチェック

どこがどこにつくのかなーっと
事前にディーラーから入手した、回路図と照らし合わせて調べます

アルトのしゅんさんが投稿したカスタム事例の投稿画像3枚目

ドアミラー側のカプラーをバラして、端子だけ抜き取ります。
そこに、Amazonで買った端子に合う五本カプラーを取り付け

アルトのしゅんさんが投稿したカスタム事例の投稿画像4枚目

内張りの邪魔にならないようにはわせます

アルトのしゅんさんが投稿したカスタム事例の投稿画像5枚目

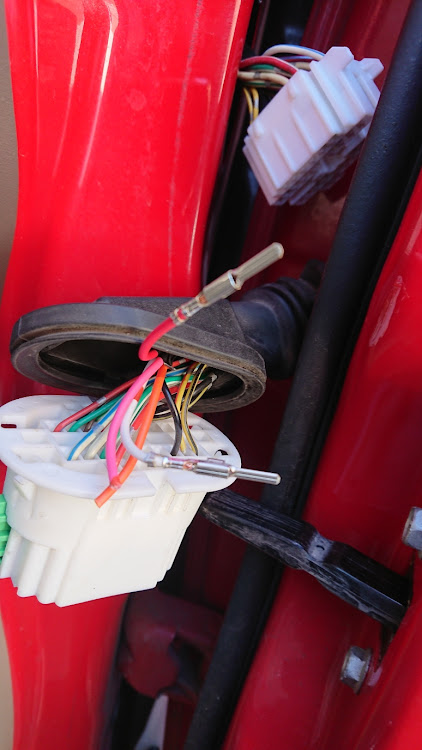

ドア根本のカプラーに合う、これまたAmazonで購入の端子を、配線の長さを合わせて切った後に取り付け、カプラーの空いてる所にオスメスちゃんと回路が繋がる様に、テキトーに取り付けます

アルトのしゅんさんが投稿したカスタム事例の投稿画像6枚目

こっちも同様に

スイッチから左右のドアミラーに配線が延びてて、その過程で、アースと、ACCから電源取る
配線としては、そんなイメージ

アルトのしゅんさんが投稿したカスタム事例の投稿画像7枚目

ざっくりはわせて、要所にコルゲートチューブ、ビニテ等で保護し、タイラップ等で固定します

アルトのしゅんさんが投稿したカスタム事例の投稿画像8枚目

スイッチに繋がる所は少し長めにしとくと後々楽ですよー

ちなみにスイッチに繋ぐカプラーもAmazonお取り寄せです

Amazonさんマジパねぇ

アルトのしゅんさんが投稿したカスタム事例の投稿画像9枚目

さすが純正すっきり取り付け
