2018年12月16日 10時04分

KACCHiN@ビビリーズ会超のプロフィール画像
KACCHiN@ビビリーズ会超トヨタ ヴェルファイア AGH35W

KUHL仕様の30前期ヴェル乗ってます♪ 基本DIYでチマチマやってます(笑) ゴテゴテしてないシンプルな感じでちょっとカッコいいなって思えるスタイル目指してますw 2018年に輪止めビビリーズ全国展開しました👍 ステッカーや様々なグッズを製作してますので興味ある方はご連絡下さいな😁 オーダーステッカーも製作出来ますよww LINE ID sorapapastyel

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像1枚目

皆さまおはようございます(*´∇`*)

いつものように0時起きで日曜出勤して速攻帰宅してドラレコ取り付け開始しました(笑)

雪降ってますが年内は今日くらいしか作業出来ないので頑張りましたw

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像2枚目

取り敢えず年内はナンバーのボルトでカメラ固定しておきます♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像3枚目

エンジンルームのヒューズボックスから電源取りましたのでリアゲートまで配線の取り回しをしていきます♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像4枚目

助手席側のドア上部から配線を這わして行きます♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像5枚目

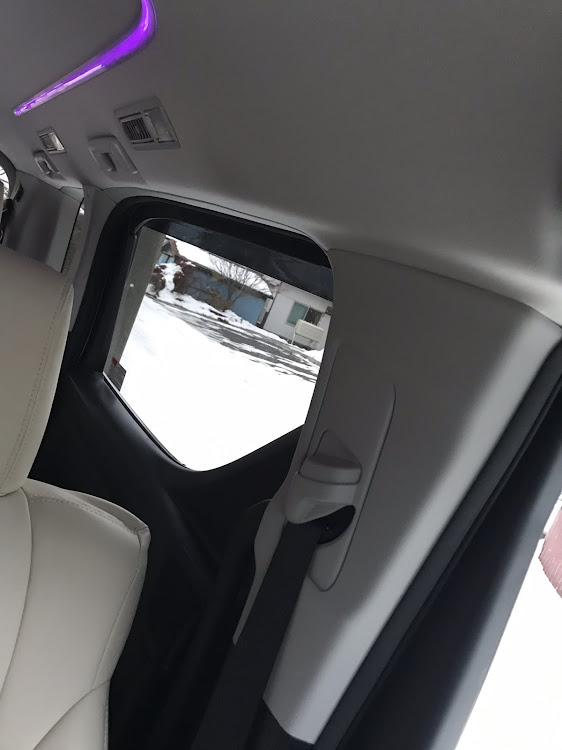

スライドドア上部まで到達w

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像6枚目

難なくリアゲートまで配線到達ww
内張剥がしを使えば簡単に配線を隠して来ることが出来ます♪

車内には配線の形跡が一切なく取り回せました♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像7枚目

リアゲートに配線を通す為にはここからが勝負所ですww

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像8枚目

リア上部の真ん中あたりに配線を通してある場所があるので天井の内張りをちょっとめくれば見えます♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像9枚目

第1の難関w
このゴムの下を剥がすと中に白いプラスチック製の部品が見えてきますので、
細めのプラスドライバーか何かで四ヶ所のツメを押し込んで外します💦
三ヶ所外せば取れますw

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像10枚目

第2の難関w
配線通してあるイモ虫みたいな黒い防水カバーに配線を通します💦

ギッチギチなのでゴムを引っ張り付けながら配線をウニウニ通していきましたww

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像11枚目

配線に赤い細い線が付いているのは、
バック連勤させる為の配線なので、
ギアをバックに入れて、
バックランプのコネクタを外して車のメインスイッチを入れて、
電源来ている線をテスター使って調べます♪
ヒーター全開だから電圧低めww

コネクタ付け根に黄色と赤で配線を養生しているゴムがついているのですが、
黄色い方がプラスでした♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像12枚目

黄色い方側に配線を取り付けました!

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像13枚目

ドラレコの電源が入っているのを確認して
ギアをバックに入れてみます!

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像14枚目

はい!バックギアに連勤してモニターもバックカメラに切り換わりました♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像15枚目

バックギアを抜いて、
モニターをバックカメラにしてデジタルインナーミラー状態にしました♪
めっちゃ画質が良いです(*´-`)

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像16枚目

ヒューズボックスから電源を取った写真を載せておきます♪
黄色い線は常時電源
赤い線はACC電源です。
身体が芯まで冷えたのでお風呂の中からアップしてました(≧∇≦)
あとは、ドラレコの取説見て機能を覚えてみます♪
皆さまも素敵な休日を過ごして下さいな
(●´ω`●)

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像17枚目

完成後の車内です!

ドラレコ本体裏側♪
完全に配線を隠しきりましたw
ドラレコ本体にもフロントガラスから配線隠すカバーが付属していましたので30ヴェルに長さが合うようにカバーを切断しています♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像18枚目

助手席側ドア下から上に配線を通して行きました♪
配線の存在は一切ないですw

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像19枚目

フラッシュ付けても見えないねw

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像20枚目

配線を通した形跡も一切ないですねw

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像21枚目

リアゲートの配線カバーも完璧に元に戻して綺麗な状態です♪

ヴェルファイアのAUTO-VOX X1pro・取り付け完了♪に関するカスタム事例の投稿画像22枚目

リアゲートの内張りも元通りにして完璧です♪
