2024年10月31日 17時35分

140powerのプロフィール画像
140powerダイハツ ミラバン

趣味で車やバイク弄ってます。 子供の頃から車やバイク好き、乗るのも弄るのも好きで日々の記録として投稿してます。よろしくお願いします。

ミラバンのダイハツ・何とかこのデフ使いたい・ミッションオーバーホール・988ミッション・ミラバン L275Vに関するカスタム事例の投稿画像1枚目

ちゃんと仕事もしてますよ、これは仕事じゃないけど😅午後NCフライスが空いたのでフライスで加工する事にしました。
結果は画像の通り完璧ですね たぶん🤔後はケースが帰って来るのを待つのみです。
もう一個はまた次回やな



ミラバンのダイハツ・何とかこのデフ使いたい・ミッションオーバーホール・988ミッション・ミラバン L275Vに関するカスタム事例の投稿画像2枚目

まずデフケースをフライスに固定する為に端材のアルミを使って治具製作から始めます。

ミラバンのダイハツ・何とかこのデフ使いたい・ミッションオーバーホール・988ミッション・ミラバン L275Vに関するカスタム事例の投稿画像3枚目

治具出来ました。
ガタの無い様キチキチで入る様に製作、

ミラバンのダイハツ・何とかこのデフ使いたい・ミッションオーバーホール・988ミッション・ミラバン L275Vに関するカスタム事例の投稿画像4枚目

治具にケースをリングギア固定用のネジ使って固定します。

ミラバンのダイハツ・何とかこのデフ使いたい・ミッションオーバーホール・988ミッション・ミラバン L275Vに関するカスタム事例の投稿画像5枚目

フライスに固定して再度センター出します。センター出ればZ軸測ってサンダーでザックリカットしてる高さを仕上げます。
その後外周をテーパーに切削後内径やオイル溝などなどやって完成。

ドラシャはフライス上で確認しながら切削していったので問題無く入ります。
ガタもなくスムーズに回ります
ココは常に回ってるわけじゃなくて 左右タイヤの回転差が有る時にしか回らないので心配ないさ〜🦁笑😆

ミラバンのダイハツ・何とかこのデフ使いたい・ミッションオーバーホール・988ミッション・ミラバン L275Vに関するカスタム事例の投稿画像7枚目

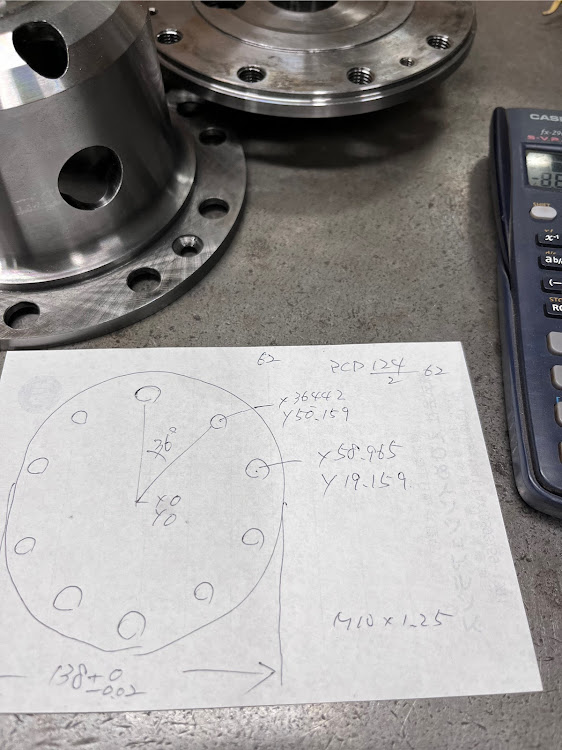

いつもの如くメモ紙に治具の適当図面🤭サイン、コサインでX座標とy 座標計算します。1/1000台は基本四捨五入😅
