備忘録的に。
前々からやろうと思っていた我が家の15年物ガレージジャッキの修理?メンテナンス。

現状、マックスまで上がらない。
圧漏れオイル漏れ。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像2枚目

①ピストンを動かす部分を外す。
②ピストン、リリーフバルブを外す。
③ひっくり返してオイル抜く。(写真)

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像3枚目

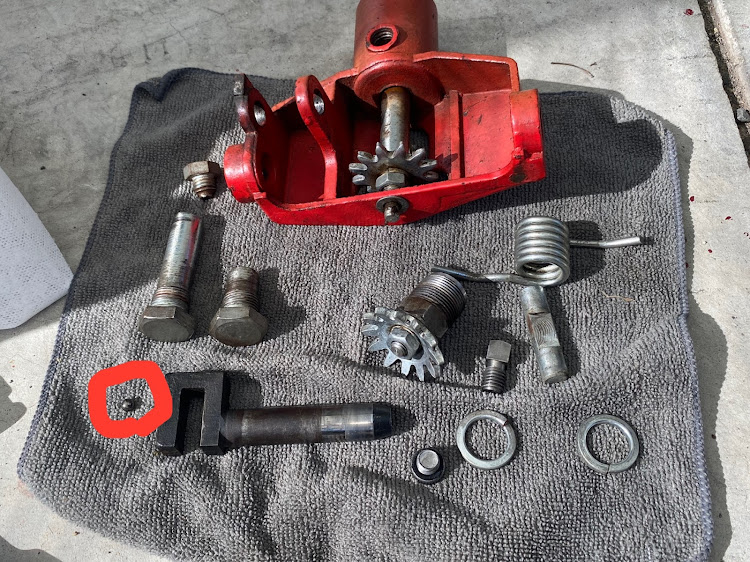

バラした状態。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像4枚目

クリーナーとブラシで汚れを取る。
オイルを抜くときに、5㎜くらいの金属の球が出てくるので、間違ってそのまま捨てないように。
リリーフバルブの底に鎮座する重要部品。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像5枚目

ピストン部に11㎜のOリング2枚、リリーフバルブ側に14㎜Oリング1枚。

Oリングの劣化のせいでオイル漏れ圧漏れ。
なかなかのヘタリ具合。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像6枚目

Oリングをはめ込む。
老眼にはきつい。
ピストンとリリーフバルブを戻す。
ジャッキオイルを入れる。
物はアストロのジャッキオイル約300ml。

リリーフバルブ解放状態で、ピストンを上下させてエア抜き。エアはオイル注入口からボコボコ出てくる。

エア抜き終われば、栓を締める。
前のボルトの根本にOリングっぽい物が付いているので交換。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像7枚目

ピストンを上下させる部品を本体に付けるのに、24㎜のボルトで止める。右側のボルト先にはバネが付く。
バネを先に付けてボルトを締め込もうとすると、バネの力で斜めにネジの掛かり、ネジをなめる恐れあり。
ネジを少し掛けてから、バネを小さいバールではめ込む方が良い。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像8枚目

圧漏れオイル漏れもなく、シャンと軽く上がるようになりました。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像9枚目

ついでに車高調整。
3巻上げる。
乗り味がずいぶんと変わる。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像10枚目

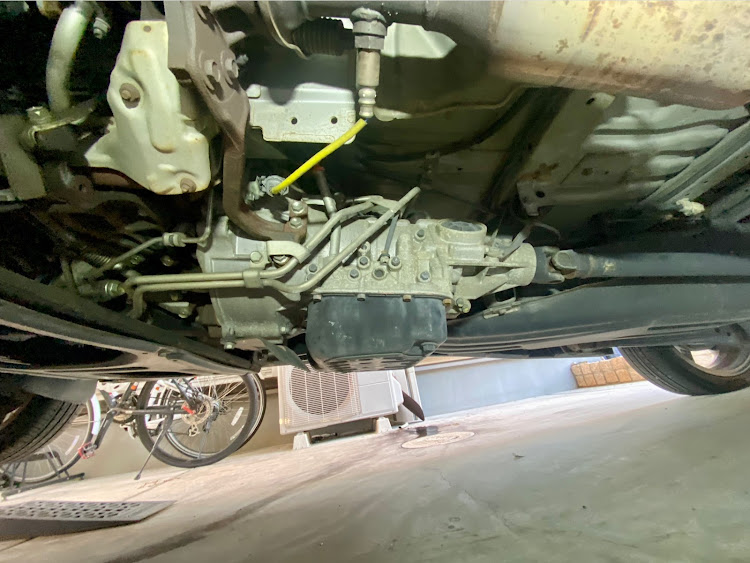

下回りも点検。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像11枚目

外装ポンコツだけど、下回りはまあまあキレイ。
目立ったオイル漏れ等はなし。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像12枚目

エアバルブのキャップもチャラいのから地味な黒に。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像13枚目

サンイチも、ワタナベキャップからシルバーのキャップに。

アトレーワゴンのガレージジャッキ修理・Oリング交換・老眼には辛い・アトレーワゴン320に関するカスタム事例の投稿画像14枚目
