2022年02月20日 21時35分

NiiNEのプロフィール画像
NiiNEホンダ ビート PP1

NiiNE(ニーネ)って読みます! 大学生の時から乗り出して今年で…忘れましたw 学生ビート師匠の元でちょっと前までリアル学生ビートでした! 親父やビートで知り合った人達の影響で車を「いじる」楽しさを知り、出来るだけ自分でやるスタンスでビートを楽しんでいます〜✨ ワイルドスピードなビートを目指してます😎 TRA京都のナパームホイール愛好家 ナパームしか勝たん

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像1枚目

いきなり完成図ww
kenpiroさんのエアコンパネルのリフレッシュのお手伝いに行ってきました🙌
エアコンパネルの磨きのアドバイス他、作業全般のサポートと……

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像2枚目

自分のビートでやっていたこの「光るエアコンノブ」を導入したいとのことで加工です😎

主な作業はkenpiroさんの投稿に載ってるので
こちらは「光るエアコンノブ」の加工手順について解説しようと思います!

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像3枚目

必要なものはエーモンのLED電球!
これだけです😁
もちろんそのままじゃダメなので加工していきます〜

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像4枚目

まず皮膜を剥いて
LEDと抵抗器を出します!
そしてはんだごてで作り替えて…

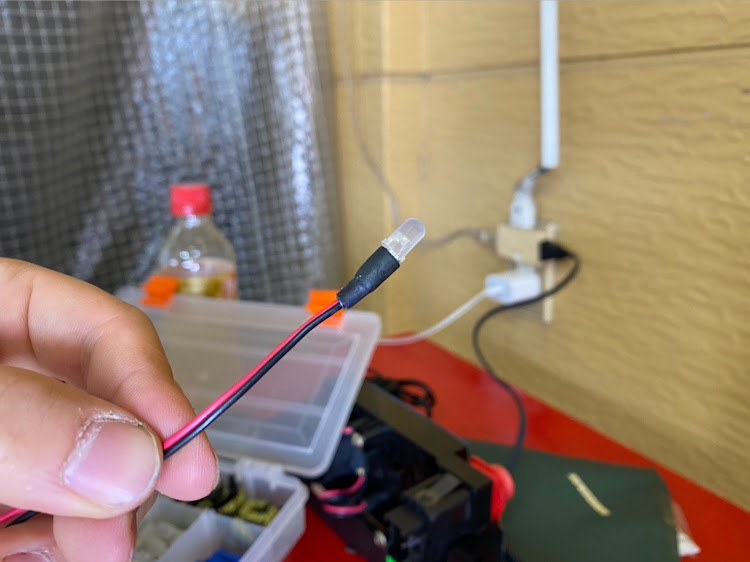

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像5枚目

一旦こんな感じに

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像6枚目

+か-のどちらかに付属のガラス皮膜を被せて
熱収縮チューブで保護してあげます
【注意】ビートのエアコンノブは狭いので出来る限り小さく作るのがポイントです!
これを2個とも作って…

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像7枚目

エアコンノブにホットボンドで取り付けます
この時エアコンパネルと仮合わせして干渉がないか入念にチェック!

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像8枚目

問題がなければノブ使用時の配線の可動域を考慮しつつ配線を適切な長さに調整
邪魔にならない位置に抵抗器を挟んであげて…

ビートのDIY・熊本・光るエアコンノブ・エアコンパネル・はんだごてに関するカスタム事例の投稿画像9枚目

エアコンパネルを光らせてる配線から電源をもらって完成です✨

ちなみに自分のビートはELパネルなので
エアコンパネルに電球を入れずにソケットから直接電源を取ることで純正の配線を加工せずに光らせてます!

「光るエアコンノブ」の加工のお話でした!
需要があるかわかりませんが😅

kenpiroさんのイメージ通りに仕上がったのでヨシッ‼︎👉
