トヨタタイプAスイッチの分解をしてみようと思います。トヨタ用はタイプAとタイピングBがあり、タイプAは縦の長さがBに比べて短く、C-HRではタイプAが適合します。

横には4本の爪があり、爪を外すと内部にアクセスできます。

横のカバーを外した所です。この状態ではまだ十分に内部にアクセスできません。

基盤の向かって左端の奥に、スイッチの可動部分と本体を結合している黄色い爪が見えます。この嵌合を外すとスイッチの可動部分が外れました。

こんな感じで外れます。

内部にはこんな感じで砲弾型のLEDが2つ入ってました。

この時点で基盤がはずれましたので基盤を横から見た所です。

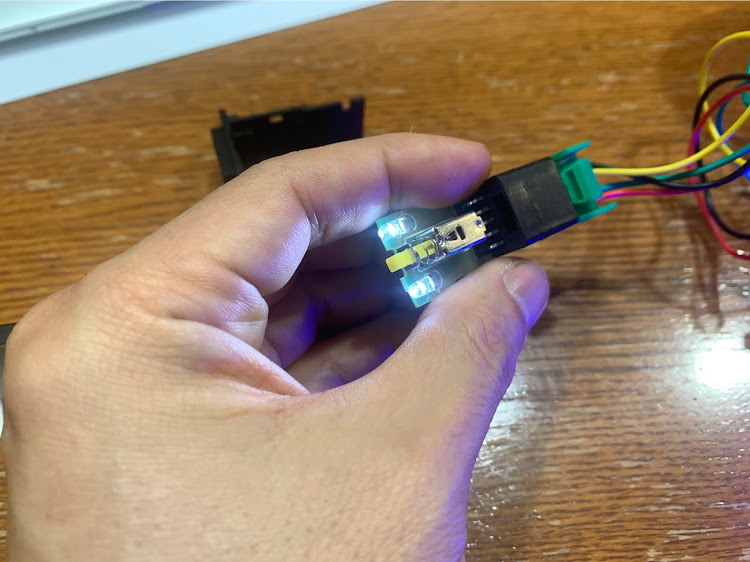

イルミ連動でスイッチマークが光る部分のLEDが点灯するのを確認しました。

スイッチ連動でもう一つも点灯するのを確認しました。ご要望があるので、この後、二つのLEDを打ち替えたいと思ってます😅。今回は分解までです。
