2022年04月17日 18時26分

さっくのプロフィール画像
さっくジープ ラングラーアンリミテッド JK36L

2015年購入から5年、少しずつ成長させてます。 皆さんの投稿楽しくみています。 宜しくお願いします。

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像1枚目

リアビューカメラをフロントバンパーに移植して、腹下映す様にしてみました📹
出力先はカーナビに、AUX接続で映しています。
これでオフロード時の確認もしやすくなればと思います🤔

3.4インチモニターとカメラを購入していて、そちらをバックカメラとしました。バックギヤ連動で画面が切り替わります。入力は2系統なので、フロントカメラも追加購入して、直前直左に対応しました。

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像2枚目

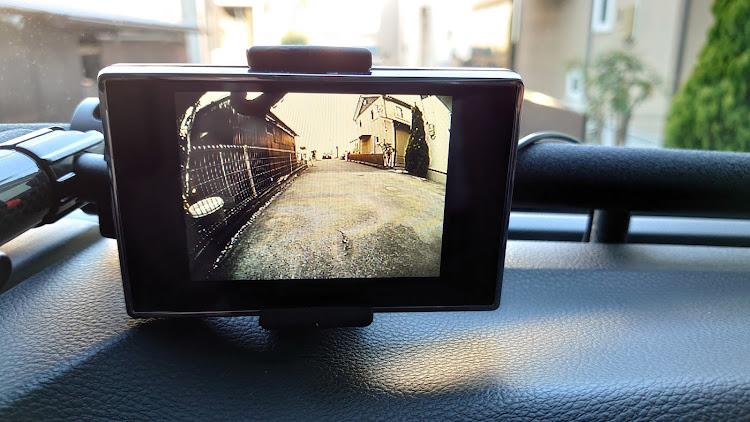

AUX画面。
良い感じてす。
鏡像になるので、多少違和感あります…
ここはやっぱり正像かな…🤔
パナのリアビューカメラ(CY-RC90KD)を流用したのですが、正像切替は出来なそうです。
カーナビのバックカメラ専用って事だからでしょうか…

走行中映し出すと、足周りの動きも確認できます🧐
横方向にも多少移動する事が出来るので、色々と使い道有りそうです😁

トラックバーもドラッグリンクもタイロッドも見るほどに変えたくなってしまいますね🤣

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像3枚目

腹下取付はこんな感じで。
有りもので付けてます。

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像4枚目

既存穴を上手く使うことが出来ました。加工無しです。

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像5枚目

AUX変換ケーブルはこちらを購入。

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像6枚目

直前直左もバッチリです。

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像7枚目

カメラはここに。

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像8枚目

こんな感じで。

ラングラーアンリミテッドのラングラーアンリミテッド・直前直左・カメラ・ハーネス作業に関するカスタム事例の投稿画像9枚目

リバース連動で画面切り替わり。

テレビ視聴中、駐車する際に強制的に画面が切り替わってしまう事にクレームがあったので、これで解決🤣
