ヴェゼルのDIY・バッテリー電源取り出しに関するカスタム事例

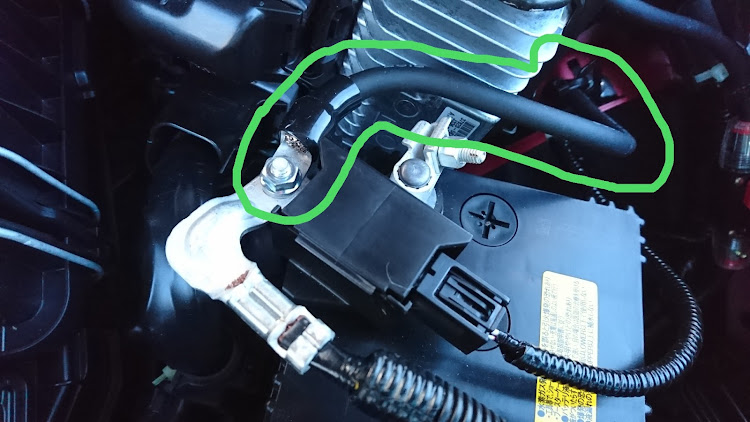

電源取り出しについてです。赤＋ 緑－としました。ケーブルは移動電線と言われるものになります。MLFC22SQです。許容電流149Aです。市販の外装が派手なケーブルも良いかもしれませんが、自分は電気系なのでこちらを選定しています。

そのまま締めるとバッテリーに接触するので、スペーサー(カラー)を入れています。

純正のケーブルより太いですが、電流が分流するのでもっと太くても良かったかな？

怪しい中華製ブレーカーです。本来車にはヒューズです。振動、温度のためと思われますが、使って見ました。スイッチてオンオフが簡単に出来るため。

室内への入線箇所です。保護カバーを付けるつもりで、結束するのを忘れてます。
