2022年05月08日 23時42分

いとものプロフィール画像
いともトヨタ MR2 SW20

MR2、エッセ、スイスポに乗ってます。高校の時の女性の数学の先生が赤いスポーツカーに乗っていて、カッコよくて、いつか赤いスポーツカーに乗ってみたいと憧れてました。かっこいい赤のスポーツカーはMR2だと思って、乗ってみました。運転難しくて、飽きが来ないです。長く乗れるようにメンテナンス頑張ります。自分の車のこと知りたくて、友達に教えてもらって、時には助けてもらって、いじってます。 もし良かったら質問でも、情報共有でも!コメントいただけると嬉しいです!よろしくお願いします!

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像1枚目

やっとこさ、重い腰を上げて3連メーターの取り付けです!

メーターは色々と悩みましたが、スマートに収まるのが良いと思い、1dinタイプを選びました。

カロチェのナビは取っ払いました😢
スイスポに移設します笑

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像2枚目

センサーは3つ同封されていて、2つは同じセンサーでした。

オレンジ丸:油圧センサー
青丸:水温、油温センサー

配線は3mあり、エンジンルームからメーター裏まで遠いMR2でも余裕で足りました😌

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像3枚目

今回は油温、油圧、水温と丸1日かかるメニューだったので、水回りはお友達に一任して、私は油温、油圧に専念です。

まずは水温から
水回り担当はお友達なので、エアクリ、ホース等全て外してもらいました😁
Apexiのエアクリの下にあるホースにアクセスするため、オレンジで囲ったエアクリから外します。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像4枚目

はい、こんな感じです。笑
お隣に見える黒いボックスは純正エアクリの時の名残です。
友達に要らないんだから取っちゃいなと言われましたので、取っちゃいます。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像5枚目

黒いボックスの取り外しが完了です。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像6枚目

水温センサーのアタッチメントを付けるホースが見えました。
青いところが直線部なので、ここをぶった切りたいと思います。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像7枚目

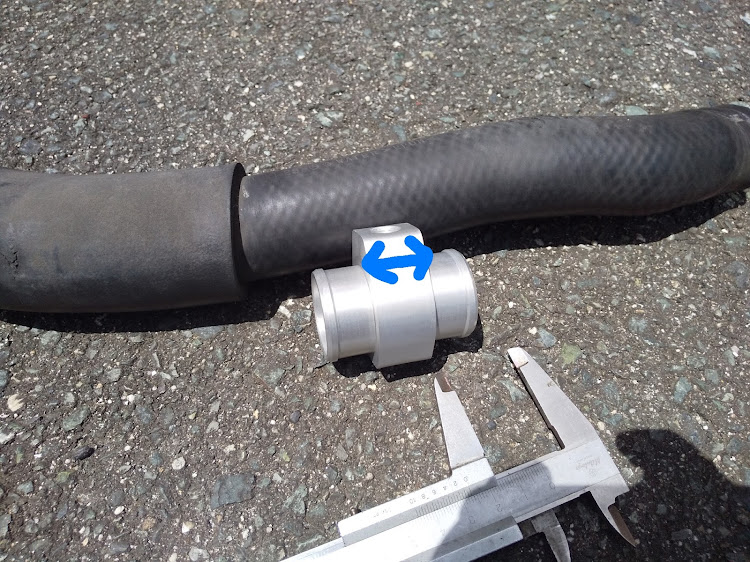

付けるセンサーアタッチメントは内径Φ32のALFiTさんです。
これはKeiスポの時にもお世話になっており、特に問題無く使用できたので、実績からリピートさせてもらいました。
取り付く箇所の長さをノギスで測り、ちょうど20mmだったので、ホースにマーキングし、20mmカットします。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像8枚目

金切りばさみでチョキチョキカット✁

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像9枚目

シールテープをぐるぐる巻いて、センサーにねじ込みます。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像10枚目

センサーアタッチメントに液体ガスケットを塗り塗りして、ホースバンドで固定します。ここまでできたら液体ガスケットを乾かすがてら、お昼ごはんです。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像11枚目

お腹いっぱい、作業再開。
センサーは車内へつながるグロメットにカプラ、ケーブルが通る穴を開けて、室内へ引き込みます。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像12枚目

純正のように固定できたので、クリップで固定。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像13枚目

続いて、油温、油圧。
センサーとケーブルのレイアウト検討のため、とりあえず仮組みしてどこ通すか考えます。
オイルフィルターを外し、センサーアタッチメントのOリングがある側をエンジン側に組んで、付属のネジ(オレンジ:二面幅27mm)で締めて固定します。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像14枚目

とてもわかりづらい絵(笑)
最終レイアウトの写真撮り忘れのため、すみません(笑)

青丸:車内へつながるグロメット
赤:ここに固定しようと思ってましたが、パーキングケーブルで摺動するため、この上を通します。
オレンジ:ここに油温、油圧のケーブルを固定しました。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像15枚目

この写真はグロメットないですが、最終的には、油温、油圧も水温同様にグロメットに穴を開けて、通しました。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像16枚目

オイルフィルターは通常90915-10002/4ですが、アタッチメント分高さが出たので、90915-10001/3に変更です。
Φ65のオイルフィルターレンチに変わりはありません。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像17枚目

ケーブルはセンターコンソールの裏を通します。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像18枚目

ミッションのケーブルに仲間入り。

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像19枚目

取り付けるメーターの裏側

青丸:電源、イルミ、アースをオーディオトヨタハーネスと繋ぎます
オレンジ:油温、油圧、水温のカプラを繋ぎます

MR2のDefi・追加メーター・3連メーター・GW・diyに関するカスタム事例の投稿画像20枚目

あとはグルグルの刑に処し、押し込みます笑

無事に作動し、取り付け完了です!
左から水温、油温、油圧です。
ご清聴ありがとうございました!

一人だと丸1日コースだったかもしれません💦水回り+(車内)担当のお友達に感謝です🙏

街乗りで、全てメーターは作動していたので、問題ないかと思います。あとはクーラント、エンジンオイル漏れが無いか、適宜確認したいと思います。
