2号機のACﾊﾟﾈﾙの照明が片方切れたのでﾊﾞﾙﾌﾞを交換します。
どうせ交換するならLEDﾊﾞﾙﾌﾞにしようと思い色々調べるとT4.7が使えるとあり手持ちに在庫があるので使うことに。

ﾊﾞﾈﾙをずらして狭いなかですのﾊﾞﾙﾌﾞに付け替えてみるが何故か点かない😓
単体でﾊﾞﾙﾌﾞをﾃｽﾄしてみますが点灯はする。

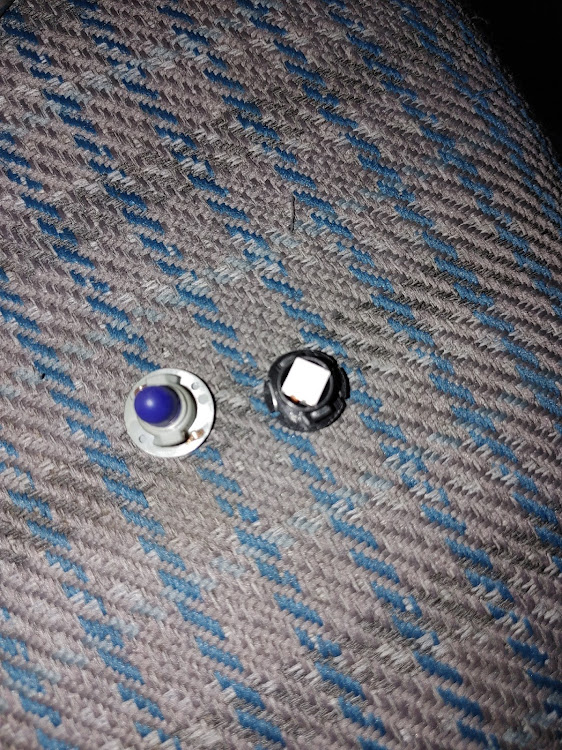

左が付いていたﾊﾞﾙﾌﾞで右が手持ちのLEDﾊﾞﾙﾌﾞ。
上から見る限り使えそうなのですが😓

細かい写真が撮れなかったので参考のｻｲﾄから写真を拝借。
手持ちのLEDﾊﾞﾙﾌﾞにと同型のﾊﾞﾙﾌﾞの写真。

同じく比較写真も拝借。
通常は端子が外側にあるのですがｱｸﾃｨｰのACﾊﾟﾈﾙの照明ﾊﾞﾙﾌﾞは専用品で端子が取り付け穴の側面若しくは裏側にあるのが判明😓

ばらしの写真も取り忘れたのでｻｲﾄから写真を拝借。
ﾊﾟﾈﾙはﾌﾟﾗｽﾁｯｸ製でｶｯﾀｰ等で剥がせて再取り付けも可能なのでﾊﾟﾈﾙを剥がしてみます。

剥がしてみるとこんな感じですね。
端子が内側にあるので手持ちのﾊﾞﾙﾌﾞでは使えません。参考にしたｻｲﾄではﾊﾞﾙﾌﾞをばらしてﾍﾞｰｽを付け替えて取り付けしたみたいですがそこまでする気力が現物を見たら萎えました😥

取り敢えず元に戻してﾊﾞﾙﾌﾞを探して再ﾁｬﾚﾝｼﾞする予定です。
もし無ければ純正ﾊﾞﾙﾌﾞを注文ですね。
