前回パイプが太すぎて、水冷式オイルクーラーが邪魔なので、m15用のエレメントアダプターへ交換しました。
純正ですのでボルトオンです。
これで水冷式オイルクーラの撤去ができました。
だいぶスペースができました。
ウォーターラインはバイパスして短絡化しました。

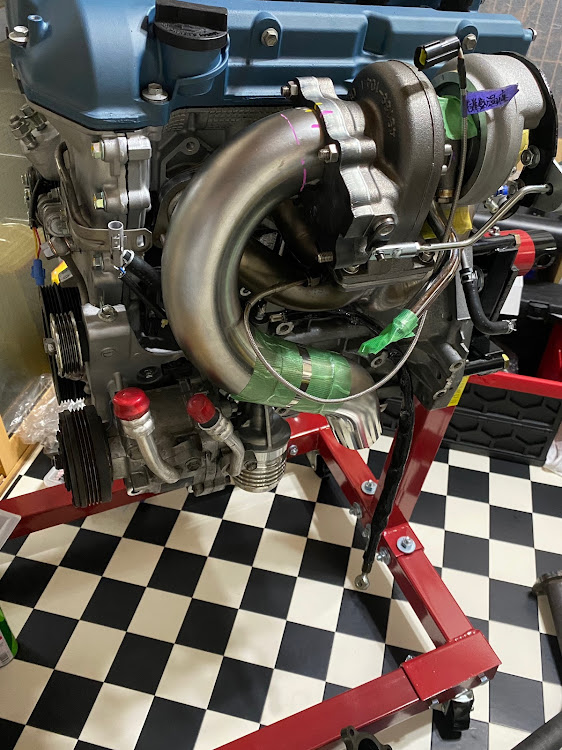

パイプは今度はR150からR120の180°曲げパイプに変更しました。その先は45°、60°の曲げパイプをうまく切ったりしながら繋いでいきます。
エアコン配管もやっとクリアしました^ ^
試行錯誤…
溶接して確認…
また溶接して確認…
これを20回ほど繰り返して………
オイルパンにパイプがぶつかったりしたり。
出口フランジの向きなど、かなりの挫折しそうなくらい困難でした…
小物を作るだけでも大変ww
これをやっている職人やプロはすごいなと思いました。

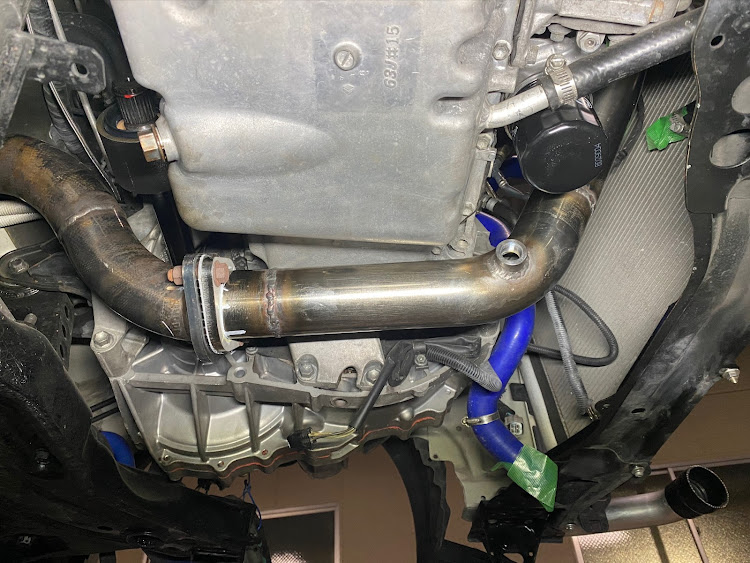

旧エンジンがまだ載っている状態で位置の確認。
画像は製作途中ですが、センサーボスをセカンドパイプと合わせて4個つけました。
セカンドパイプはR'Sさんのパイプをベースにトラストはフラットのフランジなので、球面フランジのR'Sパイプをフラットタイプに変更しました。
ドライブシャフトとのクリアランスも見ながら…
現物合わせのワンオフフロントパイプがとりあえず形になりました。
形になるとだいぶテンション上がります😂
次の工程へ…
続きます
