2020年10月02日 17時43分

きゅーのプロフィール画像
きゅーマツダ RX-7 FD3S 後期

通勤からサーキット、オンボロ&金喰いな世紀末産🍙

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像1枚目

今日はお休み(写真は昨日の)

前回のお休みの時にタイミングが合わずできなかった作業を。

参考は中村屋さんのホームページ。

https://recharge.jp/blog/ecocpu/fd3s/%E9%9B%BB%E8%A3%85%E9%83%A8%E5%93%81/%E7%82%B9%E7%81%AB%E8%A3%85%E7%BD%AE/%E3%83%97%E3%83%A9%E3%82%B0%E3%82%B3%E3%83%BC%E3%83%89/%E3%83%97%E3%83%A9%E3%82%B0%E3%82%B3%E3%83%BC%E3%83%89%E4%BA%A4%E6%8F%9B/

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像2枚目

とりあえずタワーバー外し。
14mmのソケットとメガネです。

右側の象の鼻も取りましょう。
スロットル側10mm×4です。
外したらタワーバーのストラット部分にでも引っ掛けて置きます。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像3枚目

初!スロットルご開帳。
きったな。
吹き返しのオイルですが、このままやと外すにも外せんのでとりあえず拭き取り。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像4枚目

拭き取ったら取り外し。12mm×4で止まってます。
下は見えづらいですが、ユニバーサルジョイント使って気合で。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像5枚目

ボルトが取れたら、側面と裏側にある水ホースを外して、スロットルセンサーのカプラー外して、スロットルワイヤーも外せば、やっとこさスロットルボディが下ります。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像6枚目

水ホースがついてた部分は錆びてます。ワイヤーブラシとかある人は落としておくといいそうです。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像7枚目

これでプラグコードが見えました😁

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像8枚目

オイルフィラーの根元のボルトを外れない程度に緩めて、その先の2対のボルトを外してやると動くようになって作業しやすいです。

写真は根元のやつ。こんな感じでオイルフィラーが手前に動くようにして上のプラグコードを抜くクリアランスを作ります。
手探りになるので、外してしまうと付けるの大変です。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像9枚目

さて、今回はNGKのパワーケーブルに交換していきます。これも中村屋さんオススメの一品だそうで。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像10枚目

とりあえずL1の比較。左がボロって一発で分かりますね😞

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像11枚目

続いてT側。
どうやら旧品はNGK製とはいえ普通のプラグコードだったみたいですね。

パワーケーブル化してどうなるか楽しみです。
赤かっこいい😁

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像12枚目

さてさて、間違えないように一本ずつ交換して。

差し込み不足で失火するってトラブルがありがちみたいなので、しっかり奥まで差し込んで、何度も確認しました。

ここまでバラしたついでに、いい距離走ってたのでプラグ交換も。
今回も全部9番です。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像13枚目

んで組み直して完成!でいいんですが、せっかくスロットルを下ろしたので、ついでにスロットル洗浄を。

バタフライ部のコーキングに気をつけながら、パーツクリーナー吹いて優しく拭き拭き。
アイドリング用のバイパス穴には容赦なくクリーナーをブチこみましょう。
そしたらこの奥に見えるマイナス、アイドリングアジャストスクリューをキュッと締め込み。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像14枚目

ほい完成!チラッと見える赤がかっこいい!

…といいたいんですが。

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像15枚目

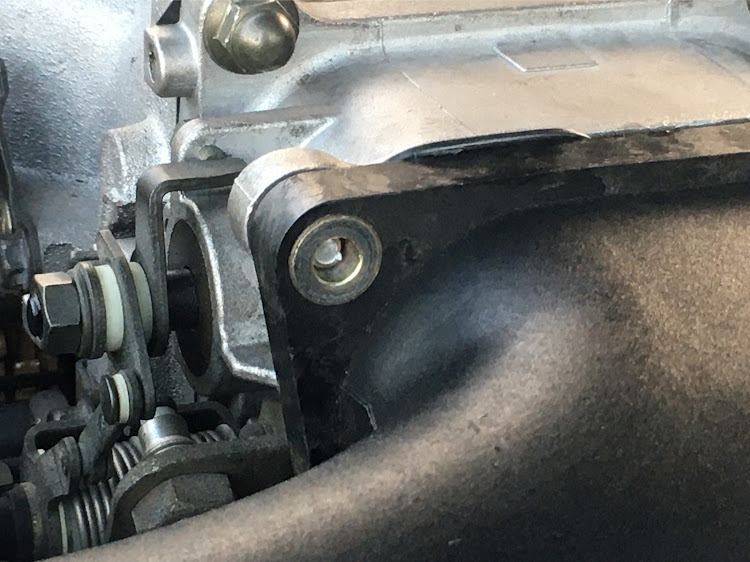

象の鼻止めてるボルトを締め込みすぎて、スタッドボルトをバキッと😭

一応増し締めしとこ〜が仇になりました。いらんことせんかったらよかった。

素人弄るところにトラブルあり。

なんとこの部品単品での設定がないようなので、急いで代替品を探して直そうと思います。
最後の最後で…とほほ😞

とりあえずこの隙間のパッキンも生きてたし、3本でしっかり止まってるので、普通に走る分には多分問題なしでしょう😓

RX-7のDIY・秋の気配・スロットル清掃・プラグコード交換・プラグ交換に関するカスタム事例の投稿画像16枚目

とりあえず試走!

全体的にかなりスムーズになった気がします。
吹け上がりと回転の落ち方がとっても滑らかです。

あとはアイドルアジャストスクリューを締め込んだお陰で、アイドリング時にあった騒音と振動、アフターファイアが無くなりました。
スロットル自体はあんま汚れてなかったので、元々スクリューが開きすぎてたんですね😅

とりあえず走行会までにやりたいことはできました!
(直すとこもできましたが…。)

久々の割と大掛かりなDIYでしたが、やっぱ楽しいですね😁
