ドアミラーカスタム…第4弾！
シルクブレイズ/SilkBlaze(株式会社ケースペック/K'SPEC/KSPECさんのドアミラーウインカークロームトリムを取り付けました！

エスクァイアのシルクブレイズ・K'spec・ドアミラーウインカークロームトリム・スイッチ取付けに関するカスタム事例の投稿画像2枚目

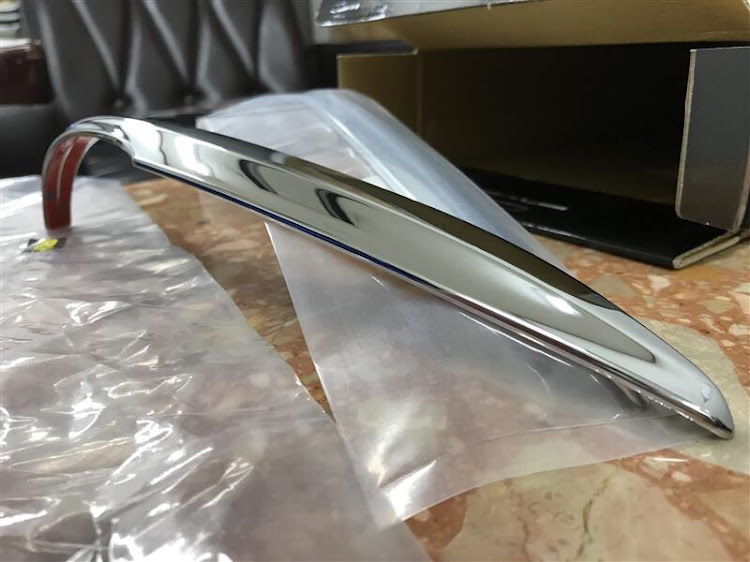

こんなパーツです。
ドアミラーのセンター部分に貼り付けるだけですが高級感が出ます♪

エスクァイアのシルクブレイズ・K'spec・ドアミラーウインカークロームトリム・スイッチ取付けに関するカスタム事例の投稿画像3枚目

これまででドアミラーに4つのパーツを取り付けました。
①ウィングミラー
②ドアミラーウィンカー
③サイドカメラ
④ウインカークロームトリム
室内まで引き込んだ①から③の配線類をまとめると…
＊ウィングミラーのフローのプラス線
＊ウィングミラーの点滅のプラス線
＊ウィンカーのプラス線
＊ドアミラーウィンカーのルームランプハーネス
＊ドアミラーウィンカーの電源ハーネス
＊ドアミラーウィンカーのスイッチハーネス
＊サイドカメラの電源映像配線
＊サイドカメラのＬＥＤ配線
頭が痛くなってきた…笑

エスクァイアのシルクブレイズ・K'spec・ドアミラーウインカークロームトリム・スイッチ取付けに関するカスタム事例の投稿画像4枚目

ウィングミラーの切り替えに、このスイッチを使います。
このスイッチはON-OFF-ONの三段階の切り替えになってます。
端子の真ん中にウィンカーのプラス線をつなぎ、両端の端子に、それぞれにウィングミラーのフローのプラス線と点滅のプラス線をつなぎます。
これで、フロー-OFF-点滅の切り替えが可能になります。
OFF機能は念のための車検対策です。
右用と左用でこのスイッチは2個使います♪

エスクァイアのシルクブレイズ・K'spec・ドアミラーウインカークロームトリム・スイッチ取付けに関するカスタム事例の投稿画像5枚目

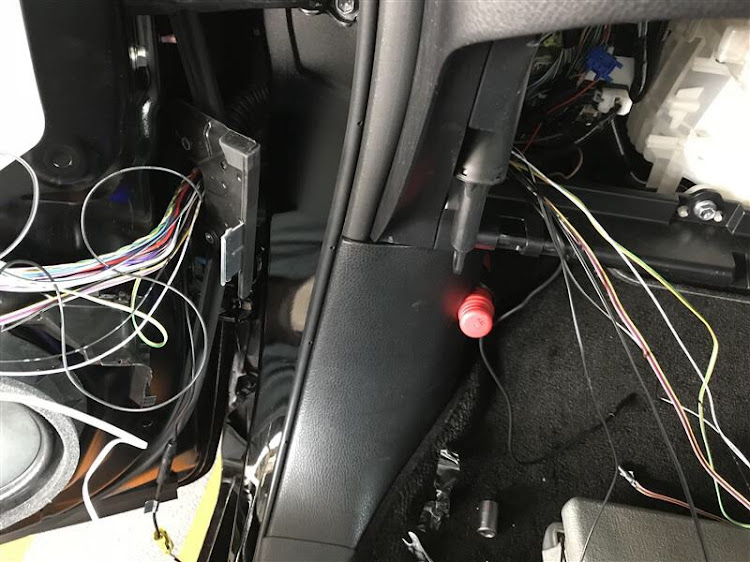

車を弄る際、ドアを開けて作業する時に点灯しっぱなしになるのでウェルカムライトにこのスイッチを割り込ませます。
ドアミラーウィンカーのマイナス線と助手席Ａピラー下の白カプラーの赤線を接続させてON-OFFの切り替えをします。
右側のドアミラーウィンカーのマイナス線も助手席Ａピラー下の白カプラーの赤線まで持ってきて結線するのでスイッチは一つで両側を制御できます。
その他ドアミラーウィンカーの電源ハーネスはＡＣＣと常時電源をグローブＢＯＸ奥下のヒューズＢＯＸからエーモンさんのミニ平型ヒューズ電源を使い接続しました。

エスクァイアのシルクブレイズ・K'spec・ドアミラーウインカークロームトリム・スイッチ取付けに関するカスタム事例の投稿画像6枚目

もう一つのスイッチはサイドカメラのLED用です。
ＬＥＤの配線は配線図をみると、なぜか制御ユニットから出ている赤線からＡＣＣにいく途中でスイッチを付けろ…と記載されてます。
なくても大丈夫かと思ったのですが画像の取説の上にわざわざ「ワンポイント」として切替えスイッチを用意してください！とあったので仕方なく？ここにもスイッチを割り込ませます。
