お題に乗りました♪↓

メーカー：ＯＺレーシング
ホイール名：Ｓｕｐｅｒｔｕｒｉｓｍｏ ＬＭ
色：Matt Black
インチ：19
リム幅：８.５Ｊ
オフセット：＋３８
穴数/ＰＣＤ：５/１１４.３

タイヤ：BRIDGESTONE POTENZA RE004 245/35R19 93W XL

タイヤプリント：オリジナルデザイン
施行は、タイヤプリント.com様。

以前にも投稿したのですが、エボＸ用エアコンドレンホースの延長キットが、エボピオリジナルパーツとして加わりました🛠
(未確認ですが、フォルティスでも使えると思います。)

前回の投稿との違いは、ホースを黒のシリコンホースに変更しました。

取り付けは、接続用のアルミパイプで既存のホースと延長ホースを繋ぎ、ホースバンドで固定します。

ホースバンドの径は、既存のホースと延長ホースとでは、外径が違うので変えてあります。

出口部は、2パターン用意しました。

そのまま、加工無しで使用したい場合はエンドキャップを付けます。

画像では固定してませんが、近くの配管(燃料ライン等)などに結束バンド(タイラップ)で固定して下さい。

エンドキャップは、固定する際にホースが縮まない様にする為です。
ホースバンドは、使用しなくて大丈夫です。

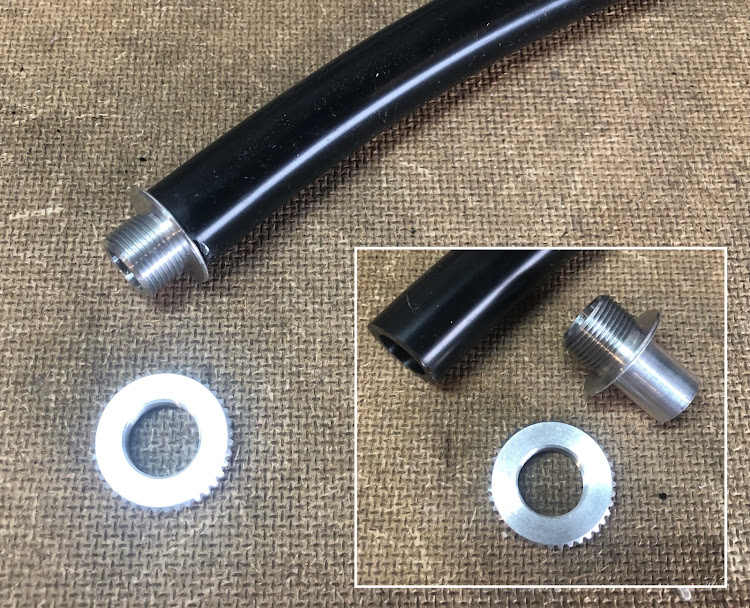

もう一つのパターンは、新たなドレン出口を設ける仕様です。

フロントメンバーの後ろ側のパネルに、Φ14の穴あけ加工が必要になります。

この様になります。

2パターンどちらでも、出来る様にキットにしました。

キット内容
・シリコンホース(33cm)※
・ホースバンド3個(径違いあり)
・接続アルミパイプ
・出口部 ナット付き
・エンドキャップ

※加工した出口部を使用する場合は、30cmが適正な長さになるので、カットして使用して下さい。長過ぎると、途中に水溜まりが出来てしまうので、注意して下さい。

エンドキャップ固定用のタイラップは、付属してないので、ご用意下さい。
アルミパーツは、全てオリジナルです。非売品です…何処にも売って無いですよ(笑)

近日、メルカリにアップする予定です。
メルカリ価格→2210円(予定)
直接購入→2000円(予定)

★他車でも、既存のエアコンドレンパイプの経(内径Φ12)が合えば、汎用パーツとして使用可能だと思います。ホースは、一般のビニールホースでも代用可能です。
ホースの長さは、変わって来ると思うので、情報ありましたら宜しくお願いしますm(_ _)m
