2019年12月16日 16時18分

夢旅人のプロフィール画像
夢旅人

還暦過ぎて、 昔の仕事柄、ささやかな車いじりと、カーナビなどのフリマ販売!ボランティア取り付けで自分自身のボケ防止に務めてます。 又、生涯趣味の矢沢永吉の年末武道館を自分への1年間の御褒美としております。  私自身もファン歴今年50年になりました❗ 愛車も歴代ナンバーは830です(笑) 愛車は、外観見栄張るより、運転していて快適が1番って主義で、18年前のプラッツにBlu-ray,フルマルチスピーカーで「矢沢」満喫してます。

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像1枚目

久々のメーカーライン製造カーナビへの、地デジチューナー取り付け作業!
信頼のHUMAXフルセグ地デジチューナー

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像2枚目

平成15年式マーク2の
メーカーライン製造カーナビ
勿論テレビはアナログなので
砂の嵐😅

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像3枚目

純正チューナーユニットは
トランク内右側

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像4枚目

一見 パンタグラフジャッキが格納されていそうな位置

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像5枚目

開けてみたら、左側が純正チューナーユニット

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像6枚目

これにトヨタダイハツタイプの外部映像音声カプラーを差し込む(左から2個目の空き6極に青色6極カプラーを入れる)

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像7枚目

通常は変換カプラーですが
今回は純正チューナーユニットがトランクなので、なが~いロングコードタイプ

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像8枚目

ついでに、TV-KITも繋いで
走行中視聴可能に✌️

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像9枚目

カプラー繋ぐとTV画面に
今まで無かった「VIDEO」の表示が現れます

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像10枚目

リモコンの受光部は
この辺がベストかと

夢旅人さんが投稿したメーカーラインカーナビに地デジチューナー・DIY・古いカーナビでもフルセグ地デジ映像に関するカスタム事例の投稿画像11枚目

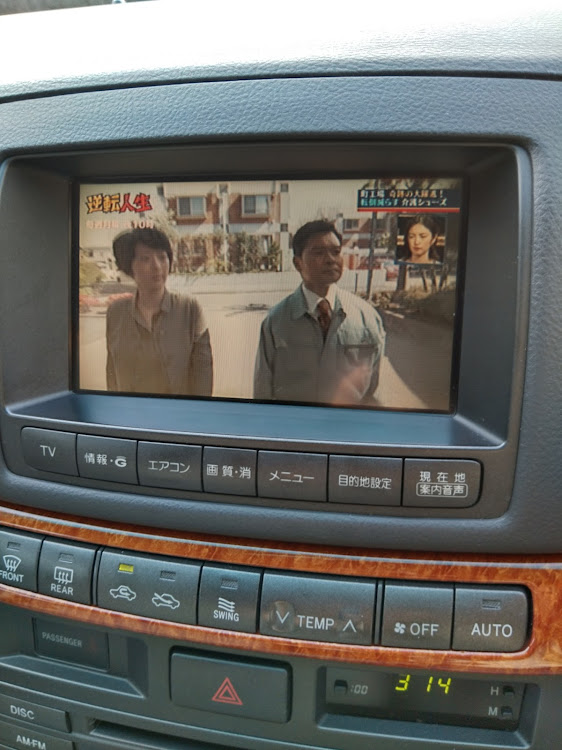

これで
快適地デジドライブ🎶🚗💨🎶
