皆さん、こんばんは😊

クリスマス🤶🎄が終わり、あと2日仕事行ったら休みに入ります😄

今年の正月休みは10連休〜!イエーィ👍🤩

まぁ、連休家にいるオッサンはゴミ🗑️みたいな存在ですけどね🤣

そんな中、先日に僕にもクリスマスプレゼントが届きました😆

↓↓↓

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像2枚目
RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像3枚目
RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像4枚目

クリスマスプレゼントはコレです♪😁

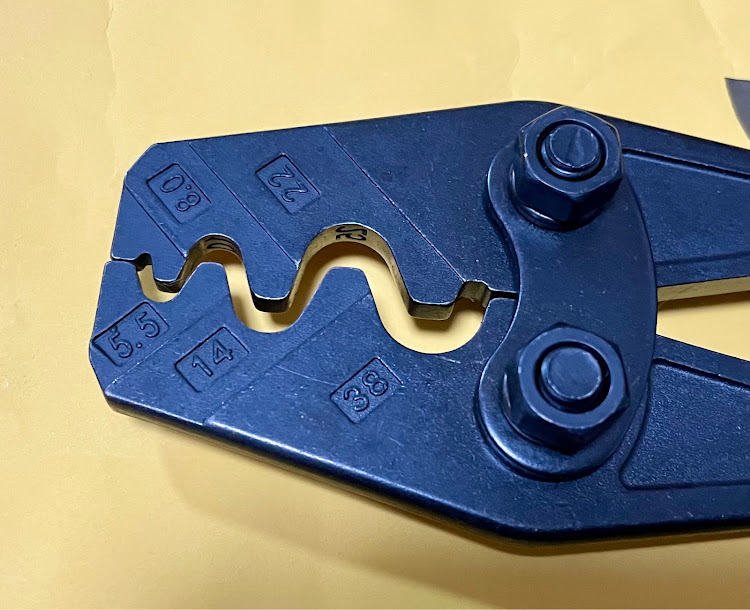

某大陸製の圧着工具🛠️😆

5.5sq〜38sq用の裸圧着端子をカシメることが出来ます👍😁

あまりにも値段が安いので、本当に使用出来るか不安ですが💦😅

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像5枚目

画像だと大きさがわからないと思うんで😅

全長は35cmぐらいです😃

下の圧着工具が一般的な大きさのやつです♪😁

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像6枚目

そう、この工具を買った訳は?🤔

こちらが今までのバッテリーターミナルです😅

アース側は購入時から交換されてました、プラスターミナルは当時のままで鉛ですね、だいぶん変形して隙間がなくなってヤスリで削ってはネジを締めてました😅

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像7枚目

切っちゃいます💦

エイッ❗️🦞

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像8枚目

カットしたら、心線をキズ付けないように皮を剥きます🥸

裸圧着端子はR22-8です、ホームセンターに売ってました😁

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像9枚目

無事に圧着出来ました👍😆

でもプロの工具じゃないですから、若干甘い気がしますが😅

引っ張って抜けなければオケ👌😆

後から先端に半田を盛っておきました👍😁

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像10枚目

なんか、タコ足配線みたいだけど😅

しっかり止める時ことが出来ました👌😁

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像11枚目

オマケ

今日、家に帰ったら届いてました😳

愛媛の、紅まどんな🍊です♪

うちの嫁が仕事仲間から教えてもらって美味しかったから、取り寄せて欲しいって!😃

コレめっちゃ高級なんですよ😱
Lサイズ5kg家庭用です🍊

嫁さん、いつも早朝パート頑張ってるからね👌😊
ジブンハナンモイエマシェン😕

おしまい🥸

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像12枚目
RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像13枚目

す◯ーんさん向けです♪😁
これ前期FCの配線図から〜

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像14枚目

やはりTWS内にリレーがあるみたいです。
ホーンスイッチからの入力でリレーがオン🔛
そして緑赤のケーブルがホーンへの出力に!

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像15枚目

配線図からTWSのコネクターに引き当てるとこうなります!

このピンの位置からテスターでリレーまでの経路を探るしかないと思います😅

すぱーんさん言われたように白い四角いのがそれっぽいですね⁈🤔

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像16枚目

もうひとつ、ホーンボタンからのケーブルがありました、ステアリングコラムのところだと思います。

ステアリングボス内やホーンボタンはショート等の問題はないでしょうか?

もしリレーに問題がなければ、スイッチ関連のケーブルがどこか触ってるかも知れません🤔

ホーンスイッチは12Vのアース落としになってます!

RX-7のクリスマスプレゼント・バッテリーターミナル交換・紅まどんな🍊高っ💦・いつもいいね&コメントありがとうございます・フォロワーさんありがとうございます!に関するカスタム事例の投稿画像17枚目

すぱーんさんの画像に引き当てると

1 .ホーンへ
2.ホーンスイッチ
3.12V電源
4.アース

僕もどの部品がホーンリレーか断定出来ないので、ここからテスターを使って基板のパターンを辿ってみるしかないと思います😅

とにかくこう言ったのはドブ板方式でやるしかないと思います、もっと参考になる情報が提供出来れば良かったんですが😅原因はこのどこかにあると思いますので、頑張って下さい❗️💪😊
